КРАТКИЙ ОБЗОР

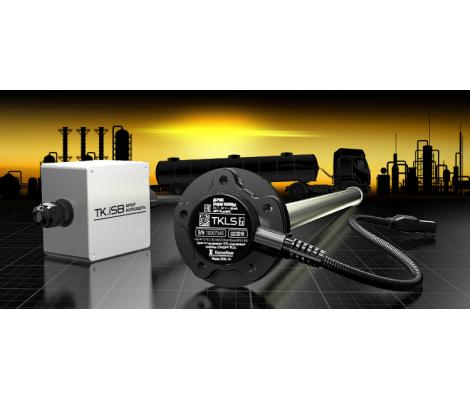

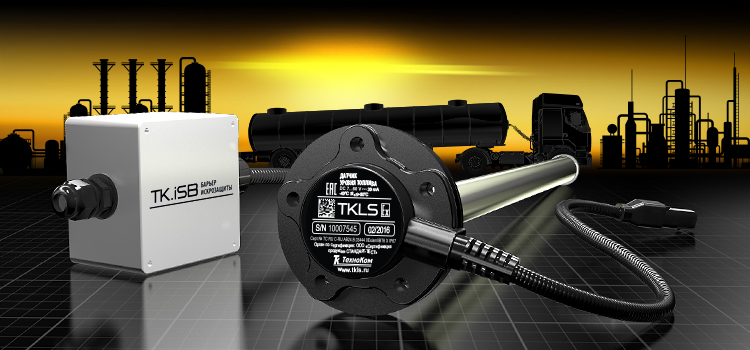

Датчик уровня топлива TKLS во взрывозащищенном исполнении специально разработан для измерения уровня топлива и других светлых нефтепродуктов в топливных баках транспортных средств и стационарных емкостях к которым применяются требования взрывозащиты и передачи этой информации через один из встроенных интерфейсов на внешние устройства.
|
Эксплуатация датчика уровня топлива TKLS во взрывозащищенном исполнении должна осуществляться только совместно с барьером искрозащиты «TK.iSB» и специальными монтажными кабелями «КМВЗ» производства ГК «ТехноКом». |
Полученные показания могут передаваться по интерфейсу RS-485, в протоколах LLS или Modbus, или на частотный выход в виде частоты, ШИМ сигнала, периодической последовательности импульсов, пропорциональной измеренному уровню.
Дополнительно, с измерением объема топлива, производится измерение температуры. Полученные значения температуры вместе с показаниями уровня топлива передаются устройству сбора данных.
В качестве устройства сбора данных может выступать любое оборудование, поддерживающее обмен данными по одному из протоколов – Modbus или LLS: бортовой контроллер мониторинга, концентратор или другое устройство.
Полученные данные могут напрямую выводиться на индикатор, а также передаваться в систему мониторинга и, в дальнейшем, использоваться в отчетах.
Датчик уровня топлива TKLS имеет встроенный беспроводный модуль Bluetooth Smart, позволяющий проводить дистанционную настройку и диагностику датчика с помощью ноутбука или мобильных устройств без необходимости разрыва кабельных соединений и проводного подключения к датчику.
Датчик уровня топлива TKLS оснащен встроенным 3-осевым акселерометром / инклинометром с широкими рабочими диапазонами от ±2g до ±16g, что позволяет детектировать движение, определять ориентацию датчика в пространстве, измерять уровень вибрации, угол наклона бака и т.д. Полученные данные служат для корректировки и фильтрации расчетов уровня топлива в баке, позволяя получить гораздо более точные результаты, связанные со спецификой поведения топлива в баке во время движения транспортного средства, ускорений и торможений, наклоне транспортного средства и т.д., позволяя минимизировать или вовсе исключить явление ложных заправок и сливов топлива. Например, это очень важно для сельскохозяйственной техники, нередко работающей на склонах.
ХАРАКТЕРИСТИКИ ДУТ TKLS
| ОСНОВНЫЕ ХАРАКТЕРИСТИКИ | |
| Маркировка взрывозащиты | • 0ExiamIIBT6 X |
| Сертификат взрывозащиты | • Есть |
| Выходные интерфейс | • 1 x RS-485 (TIA / EIA-485-A) • 1 x частотный выход |
| Протоколы интерфейса RS-485 | • AGHIP (AutoGRAPH Hardware Interface Protocol) • LLS • Modbus |
| Bluetooth Smart / Bluetooth Low Energy (BLE) | • Есть |
| Встроенный акселерометр / измерение угла наклона | • Есть |
| Самодиагностика | • Есть |
| Отчет об ошибках | • Есть |
| Защита настроек паролем | • Есть |
| Проводное подключение к навигационному терминалу | • Есть |
| Беспроводное подключение к навигационному терминалу | • Есть1 |
| Дистанционная настройка по интерфейсу Bluetooth | • Есть |
| Дистанционная настройка по интерфейсу RS-485 | • Есть |
| Дистанционное обновление микропрограммы (прошивки) | • Есть |
| Ведение журнала событий | • Есть |
| Измерение температуры | • Есть |
| Автоматическая тарировка | • Есть |
| Количество дискретных входов, шт | • 1 |
| ЧАСТОТНЫЙ ВЫХОД | |
| Диапазон выходного сигнала, Гц | • 100…3000 |
| Тип выхода | • Открытый коллектор |
| Максимальный ток нагрузки, мА | • 200 |
| ПАРАМЕТРЫ ИЗМЕРЕНИЙ | |
| Измеряемая среда | • Бензин, дизельное топливо |
| Точность измерения в рабочей области, не хуже, % | • 1 |
| Разрешающая способность, бит | • 12 |
| Диапазон измерения температуры, °С | • -40…+85 |
| Погрешность измерения температуры, °С | • ±1 |
| ПРОЧИЕ ХАРАКТЕРИСТИКИ | |
| Напряжение питания, В | • 7…60 |
| Потребляемый ток, не более, мА2 | • 30 |
| Температурный диапазон, °С | • -40…+85 |
| Степень защиты корпуса | • IP69K3 |
| Длина измерительной части, мм | • 750 / 1000 / 1500 / 2000 / 2500 / 3000 |
| Тип крепления | • SAE 5 |
| Средний срок службы изделия, лет | • 10 |
Такая высокая степень защиты применяется в том числе для оборудования, устанавливаемого на транспортные средства, которые нуждаются в регулярной мойке под высоким давлением и при высокой температуре воды (самосвалы, бетономешалки и др.).
ХАРАКТЕРИСТИКИ ИСКРОБЕЗОПАСНОГО БАРЬЕРА TK.iSB
| ВЗРЫВОЗАЩИТА | |
| Маркировка взрывозащиты | • [Exia]IIB |
| Сертификат взрывозащиты | • Есть |
| РАБОЧИЕ ХАРАКТЕРИСТИКИ | |
| Электрические характеристики | • Напряжение питания: 7...60 В |
| Рабочая среда | • Температурный диапазон: -40...+85 °С • Степень защиты: IP65 |
| ПРОЧИЕ ХАРАКТЕРИСТИКИ | |
| Габаритные размеры и масса | • 100 х 80 х 55 мм, 500 г |
| Срок службы | • 10 лет |
| ЭЛЕКТРИЧЕСКИЕ ИСКРОБЕЗОПАСНЫЕ ХАРАКТЕРИСТИКИ | |
| Максимальное выходное напряжение (U0) | • 13,7 В |
| Максимальное напряжение (Um) | • 60 В |
| Максимальный выходной ток (I0) | • 221 мА |
| Максимальная внешняя емкость (C0) | • 5 мкФ |
| Максимальная внешняя индуктивность (L0) | • 3 мГн |
| КОМПЛЕКТ ПОСТАВКИ | |
| Датчик уровня топлива «TKLS» во взрывозащищенном исполнении | • 1 шт. |
| Крышка защитная | • 1 шт. |
| Комплект монтажный | • 1 комплект. |
| Паспорт | • 1 шт. |
| Гарантийный талон | • 1 шт. |
| КОМПЛЕКТ МОНТАЖНЫЙ | |
| Прокладка уплотнительная | • 1 шт. |
| Саморез с шайбой и уплотнительной прокладкой M5 | • 5 шт. |
| Пломба пластиковая | • 2 шт. |
| Изолирующий колпачок | • 1 шт. |
| Предохранитель с держателем | • 1 шт. |
