Антенны дипольные  D1 VHF, D2 VHF, D4 VHF, D8 VHF 136-174 МГц

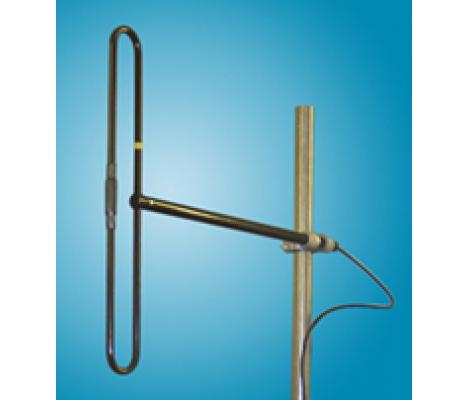

Антенна D1 VHF представляет собой петлевой вибратор Пистолькорса. Основные его достоинства — широкая полоса и относительно низкая чувствительность к помехам промышленного происхождения. Сборно-разборная конструкция позволяет легко осуществлять монтаж и демонтаж антенны, а сварной диполь исключает возникновение интермодуляции. Изменяя расстояние от излучающего элемента до мачты, можно в небольших пределах корректировать его диаграмму направленности. Антенна имеет надёжное полимерное покрытие, защищающее от агрессивных сред и обледенения. Цельнометаллическая конструкция обеспечивает надёжную грозозащиту. Антенны D2, D4, D8 VHF построены по принципу параллельного сложения мощностей коллинеарно расположенных 2-х, 4-х и 8-ми активных петлевых вибраторов, что обеспечивает сохранение широкой рабочей полосы во всем диапазоне.

Антенна D1 VHF
Антенна D2 VHF
Антенна D4 VHF
Антенна D8 VHF

Электрические характеристики

Модель D1 VHF D2 VHF D4 VHF D8 VHF
Рабочий диапазон частот, МГц 136-174
КСВ, не хуже 1,5
Усиление OMNI, dBi 2.15 5.15 8.15 11.15
OFFSET, dBi 5.15 8.15 11.15 14.15
Сектор излучения в вертикальной
плоскости по уровню -3dB
70° 37° 18°
Входное сопротивление, Ом 50
Допустимая мощность, Вт 400 400 400 400
(800 под заказ)

Механические характеристики

Модель D1 VHF D2 VHF D4 VHF D8 VHF
Масса, кг 2,3 5,2 10,4 21,5
Высота в сборе, м 0,85 2,1 5 9,5
Материал антенны АД-31
Диаметр мачты, мм 38-65
Допустимая скорость ветра, м/с 45
Площадь ветрового сопротивления, м2 0,07 0,14 0,29 0,6
Нагрузка при боковом ветре 45 м/с, Н 80 165 335 675
Допустимая скорость ветра
при обледенении (слой льда 12 мм), м/с
28
Диапазон рабочих температур, °С от -50 до +50
Разъем N-мама



График КСВ антенны D1 VHF

График КСВ антенны D2 VHF

График КСВ антенны D4 VHF

График КСВ антенны D8 VHF

Диаграмма антенны D1 VHF в Н-плоскости, OMNI (1/2λ)

Диаграмма антенны D1 VHF в Н-плоскости, OFFSET (1/4λ)



Диаграмма антенны D1 VHF в Н-плоскости, OFFSET (1/8λ)



Измеренная диаграмма направленности d2_vhf_e_pl

Измеренная диаграмма направленности d2_vhf_h_pl

 Измеренная диаграмма направленности d4_vhf_e_pl
