Антенны дипольные D1 UHF, D2 UHF, D4 UHF, D8 UHF 400-490 МГц

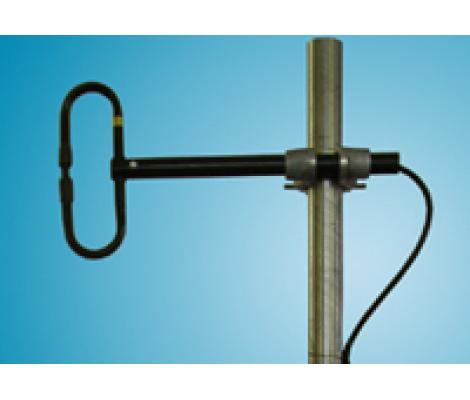

Антенна D1 UHF представляет собой петлевой вибратор Пистолькорса. Его приоритеты: широкая рабочая полоса и практически круговая диаграмма направленности. Сварная конструкция диполя исключает возникновение интермодуляции. Изменяя расстояние от активного элемента до мачты, можно в небольших пределах корректировать его диаграмму направленности. Сборно-разборная конструкция позволяет легко осуществлять монтаж и демонтаж антенны. Антенна имеет надёжное полимерное покрытие, защищающее от агрессивных сред и обледенения. Цельнометаллическая конструкция обеспечивает надёжную грозозащиту. Антенны D2, D4 и D8 UHF построены по принципу параллельного сложения мощностей коллинеарно расположенных 2-х, 4-х или 8-ми активных петлевых вибраторов.
Электрические характеристики
| Модель | D1 UHF | D2 UHF | D4 UHF | D8 UHF |
| Рабочий диапазон частот, МГц | 400-490 | |||
| КСВ, не хуже | 1,5 | |||
| Усиление OMNI, dBi | 2.15 | 5.15 | 8.15 | 11.15 |
| OFFSET, dBi | 5.15 | 8.15 | 11.15 | 14.15 |
| Сектор излучения в вертикальной плоскости по уровню -3dB |
70° | 37° | 18° | 9° |
| Входное сопротивление, Ом | 50 | |||
| Допустимая мощность, Вт | 400 | |||
Механические характеристики
| Модель | D1 UHF | D2 UHF | D4 UHF | D8 UHF |
| Масса, кг | 1,6 | 3,5 | 7,3 | 14,8 |
| Высота в сборе, м | 0,3 | 0,8 | 1,7 | 3,5 |
| Материал антенны | АД-31 | |||
| Диаметр мачты, мм | 38-65 | |||
| Допустимая скорость ветра, м/с | 55 | |||
| Площадь ветрового сопротивления, м2 | 0,028 | 0,056 | 0,112 | 0,225 |
| Нагрузка при боковом ветре 45 м/с, Н | 32 | 64 | 128 | 256 |
| Допустимая скорость ветра при обледенении (слой льда 12 мм), м/с |
28 | |||
| Диапазон рабочих температур, °С | от -50 до +50 | |||
| Разъем | N-мама | |||
|
График КСВ антенны D1 UHF |
График КСВ антенны D2 UHF |
|
График КСВ антенны D4 UHF |
График КСВ антенны D8 UHF |
|
Диаграмма антенны D1 UHF в H-плоскости, OMNI (1/2λ) |
Диаграмма антенны D1 UHF в H-плоскости, OFFSET(1/4λ) |
|
Диаграмма антенны D1 UHF в H-плоскости, OFFSET (1/8λ)
|
|
