Широкополосная 3G/4G панельная MIMO антенна KAA20-1700/2700 (17-20 дБ)

Широкополосная MIMO антенна 2G/3G/4G/Wi-Fi.
LTE 1800, GSM 1800, UMTS 2100, Wi-Fi 2400, LTE 2600.
Поддерживает технологию LTE-A (advanced).
Усиление 20 дБ. Для всех операторов.
Рекомендуется для 3G и 4G/LTE модемов и роутеров.

В связи с высокой волатильностю курса валют актуальную цену уточняйте у наших менеджеров

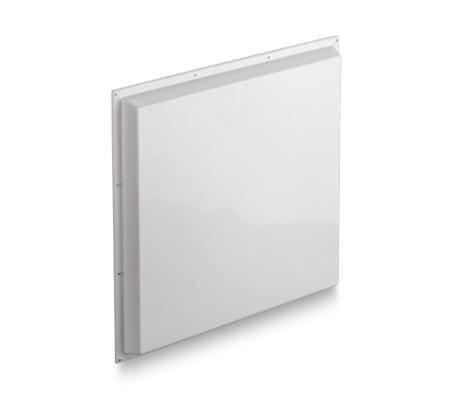

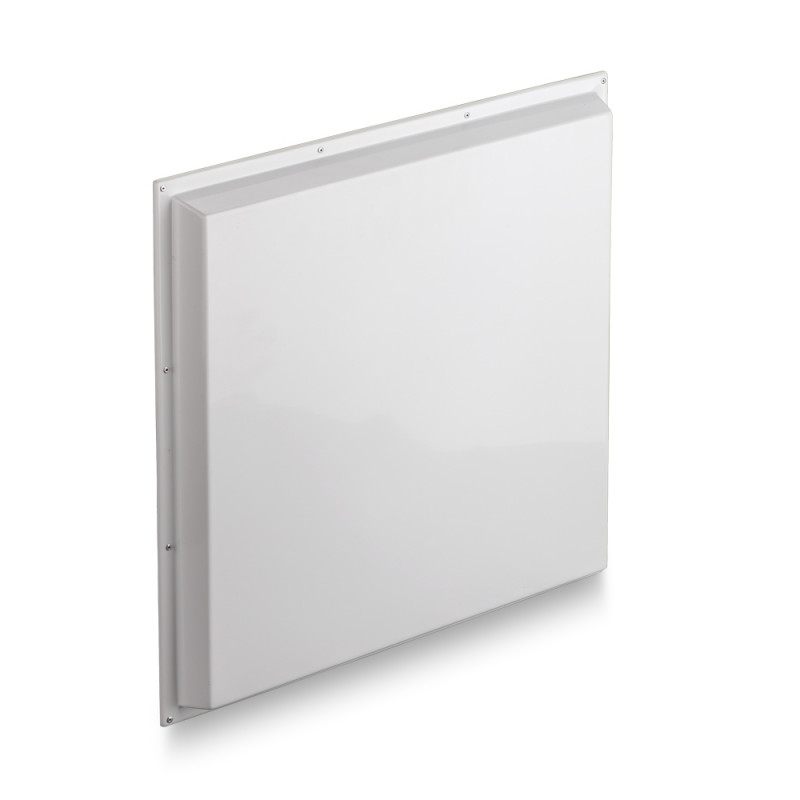

Антенна КАА20-1700/2700 - это широкополосная (многодиапазонная) направленная панельная MIMO антенна с коэффициентом усиления 20 дБ и поддержкой технологии LTE-A (advanced).
Данную антенну мы рекомендуем использовать с модемами 3G/4G, поддерживающими технологию LTE-Advanced cat.6 и работающими в частотном диапазоне 1700-2700 МГц.

Технология LTE Advanced (LTE-A) позволяет значительно увеличить скорость передачи данных до 300 Мбит/с при использовании клиентского оборудования, поддерживающего категорию LTE cat.6.

Антенна предназначена для работы в беспроводных сетях связи с оборудованием стандартов:

    • 2G (EDGE, GPRS на частотах GSM1800);
    • 3G (UMTS 2100);
    • 4G (LTE1800, LTE2600);
    • Wi-Fi 2,4 ГГц (IEEE 802.11b, g, n).

Широкий диапазон рабочих частот антенны позволяет модемам эффективно работать на границах зон обслуживания 4G. Модем будет автоматически переключаться на стандарт 3G в случае отсутствия 4G сигнала, а антенна  обеспечит ему качественный сигнал в обоих диапазонах. Высокий коэффициент усиления (20 дБ) позволяет уверенно работать на значительном удалении от базовой станции оператора сотовой связи.  Антенна работает как на прием, так и на передачу сигнала.

Использование технологии MIMO позволяет увеличить скорость передачи данных до 150 Мбит/с для LTE cat.4 и до 300 Мбит/с для LTE cat.6.

MIMO (Multiple Input Multiple Output) — метод пространственного кодирования сигнала, позволяющий увеличить полосу пропускания канала, при котором для передачи и приема данных используются системы из нескольких антенн. Технология MIMO используется в беспроводных системах связи (Wi-Fi, WiMAX, LTE) для увеличения  пропускной способности и более эффективного использования диапазона частот. Использование технологии MIMO позволяет в одном частотном диапазоне передавать больше данных, тем самым увеличивая скорость передачи.

Герметичный корпус антенны выполнен из высококачественного ABS-пластика, устойчивого к воздействию ультрафиолетового излучения и атмосферных осадков, что позволяет использовать антенну как внутри, так и вне помещений.

Входы антенны замкнуты накоротко по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе активного оборудования (модема, роутера). Тем самым снижается вероятность выхода из строя  подключенного оборудования (модем, роутер) от статического электричества и становится необязательным применение грозоразрядника.

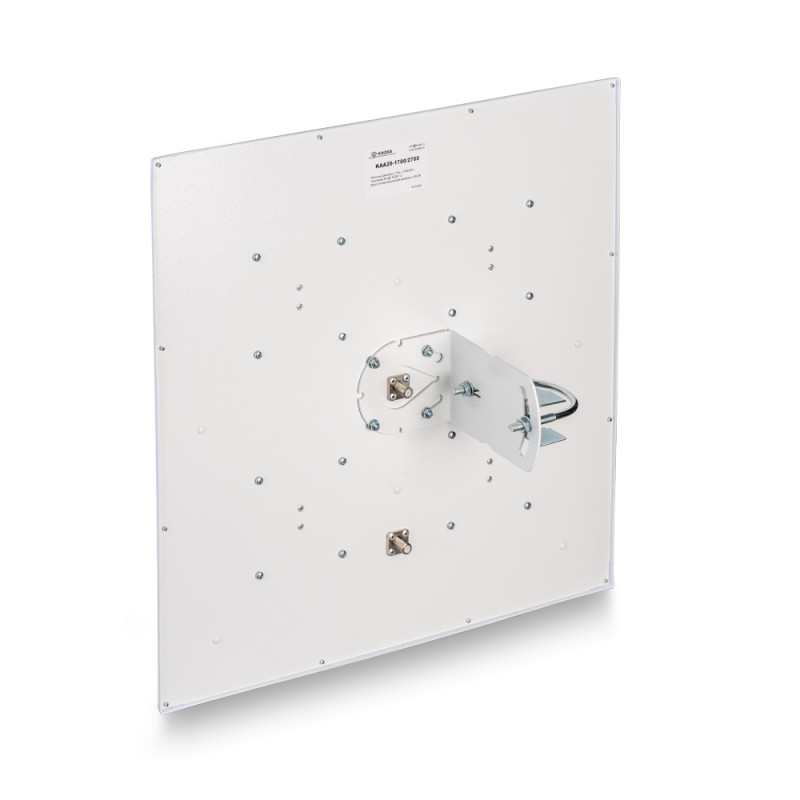

Крепление антенны предназначено для установки антенны на мачту с диаметром трубы 32-40 мм или на стену с использованием стеновых кронштейнов КН-200 и КН-330 и их модификаций. Данное крепление позволяет производить изменение направления (азимут), угол наклона и поляризацию антенны.

Габариты (длина , ширина , высота ), мм
445  x   445  x   80
Габариты в упаковке (длина , ширина , высота ), мм
450  x   450  x   85
Масса в упаковке, грамм
3200
Количество товара в упаковке, шт
5
Рабочий диапазон частот, МГц
1700-2700
Усиление антенны, дБ
20
КСВ в рабочем диапазоне частот, не более
2
Поляризация
Линейная
Волновое сопротивление, Ом
50 (N разъём)
75 (F разъём)
Максимальная подводимая мощность, Вт
10
Разъём
F- female
N- female
Допустимая ветровая нагрузка, м/с
30
Диапазон рабочих температур, оС
-40 … +50
Максимально допустимая влажность воздуха, %
100
Кроссполяризационная развязка не менее, дБ
30
Стандарт связи
  • WiFi 2400
  • LTE 2600
  • LTE 1800
  • UMTS 2100
  • GSM 1800
  • Многодиапазонная
Тип монтажа
на трубу
Тип исполнения
Панельная



Графики КСВ, диаграммы направленности:

Диаграмма направленности в вертикальной плоскости:ДН_1800_0.jpg
Диаграмма направленности в горизонтальной плоскости:ДН_1800_90.jpg
Диаграмма направленности в вертикальной плоскости:ДН_2200_0.jpg
Диаграмма направленности в горизонтальной плоскости:ДН_2200_90.jpg
Диаграмма направленности в вертикальной плоскости:ДН_2700_0.jpg
Диаграмма направленности в горизонтальной плоскости:ДН_2700_90.jpg
КСВН:
  • Антенна KROKS KAA20-1700/2700
  • Кронштейн угловой
  • Хомут с метизами для крепления на мачту
  • Руководство по эксплуатации (паспорт)
  • Упаковка
Паспорт (pdf, 2.4 MB)
