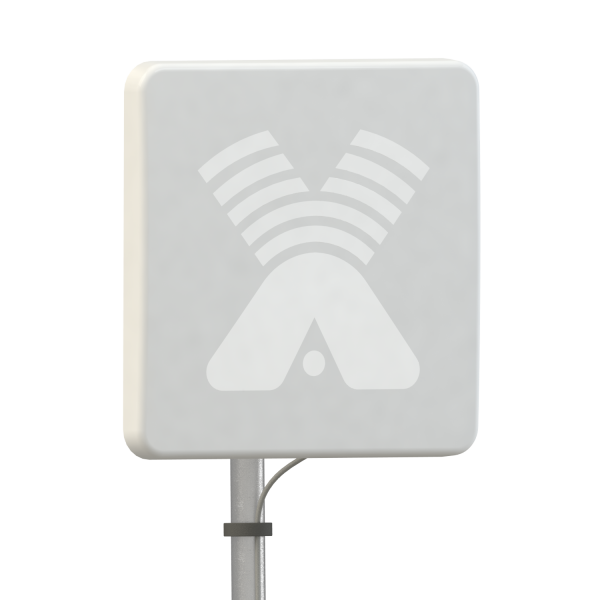

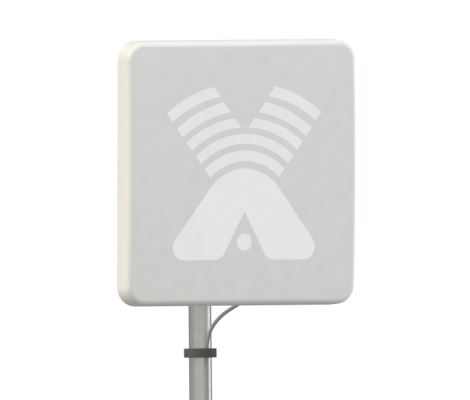

ZETA MIMO BOX - широкополосная панельная антенна 4G/3G//2G/WIFI (17-20dBi)

Выносная универсальная мощная направленная антенна c герметичным боксом для USB 3G/4G модема + USB-удлинитель 10 метров. КУ=20dBi. F=1700÷2700 МГц

В связи с высокой волатильностю курса валют актуальную цену уточняйте у наших менеджеров

Панельная антенна ZETA MIMO BOX с герметичным боксом для USB 3G/4G модемов является готовым решением для усиления сигнала LTE1800, UMTS2100, LTE2600, WIFI2400, GSM1800. Тип антенны - синфазная решетка из широкополосных вибраторов. Рекомендуется для использования на границах зон обслуживания, при слабом и неустойчивом уровне 4G/3G сигнала. Благодаря применению USB-удлинителя из кабеля типа FTP CAT5 стало возможным исключить потери сигнала на участке антенна-модем.

Достоинства:

Низкие потери в тракте от антенны к модему
Антенна удобна при установке на фасадах зданий.
Крепление антенны позволяет изменять угол наклона антенны
Активные излучателя антенны укрыты в пластиковый корпус
Герметичный бокс обеспечивает защиту модема от влаги по классу IP65
Пластик корпуса антенны защищен от воздействия ультрафиолета и имеет увеличенный срок службы

Электрические характеристики
Рабочий диапазон частот, МГц	1700÷2700
Усиление в диапазоне GSM1800, dBi	2 x 17,5÷18
Усиление в диапазоне 3G (1,9-2,2ГГц), dBi	2 x 18÷19
Усиление в диапазоне WIFI (2.4ГГц), dBi	2 x 19,5
Усиление в диапазоне 4G (LTE), dBi	2 x 19,5÷20,0
Ширина ДН в Н-плоскости, град	15÷26
Ширина ДН в Е-плоскости, град	15÷26
Уровень боковых лепестков, не более	-12dB
Отношение вперед/назад, не менее	20dB
Входное сопротивление, Ом	50
КСВ в рабочем диапазоне, не более	1.5
Допустимая мощность, Вт	10
Поляризация	вертикальная/горизонтальная
Механические характеристики
Масса с креплением, г	4480
Крепление	мачта диаметром 20÷52мм
Габаритные размеры без крепления, м	0,45х0,45х0,06
Допустимая скорость ветра, м/сек	20
Разъем	2 x SMA-male
Материал защитной коробки	Поликарбонат+ABS
Материал антенны и крепления	оцинкованная сталь
Защитное покрытие	порошковая полимерная краска

Диаграмма направленности антенны

Плоскость и поляризация	Частота
Плоскость и поляризация	1750МГц	1850МГц	1950МГц	2150МГц	2350МГц	2450МГц	2550МГц	2650МГц
Центральный вход, горизонтальная поляризация
Центральный вход, вертикальная поляризация

Зависимость КСВН от частоты на центральном разъёме

Зависимость КСВН от частоты на боковом разъёме

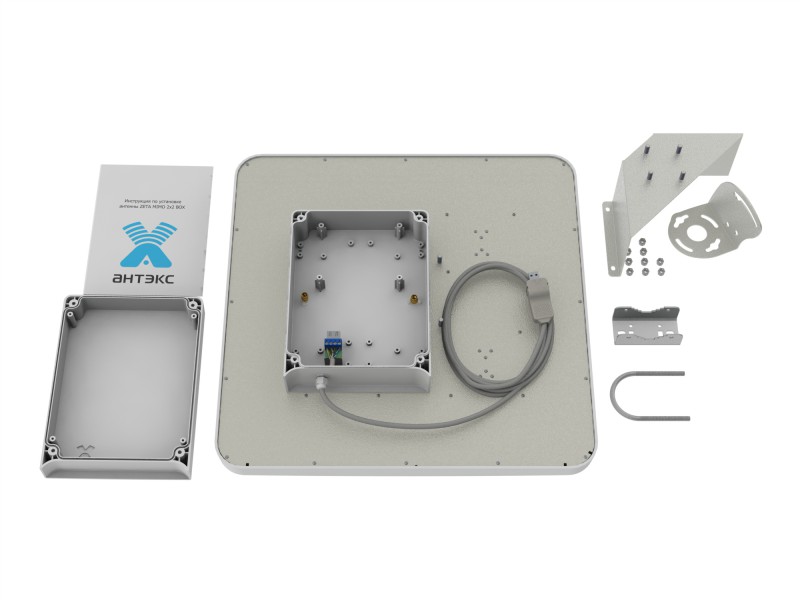

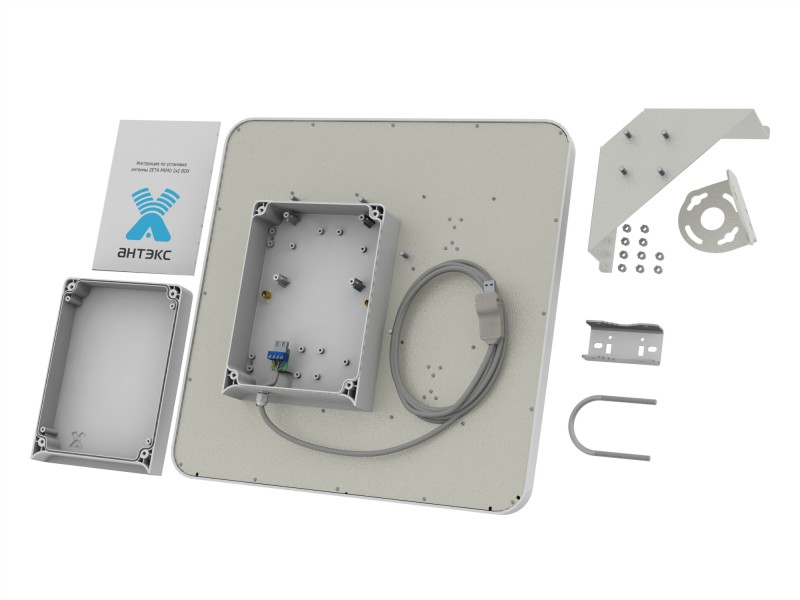

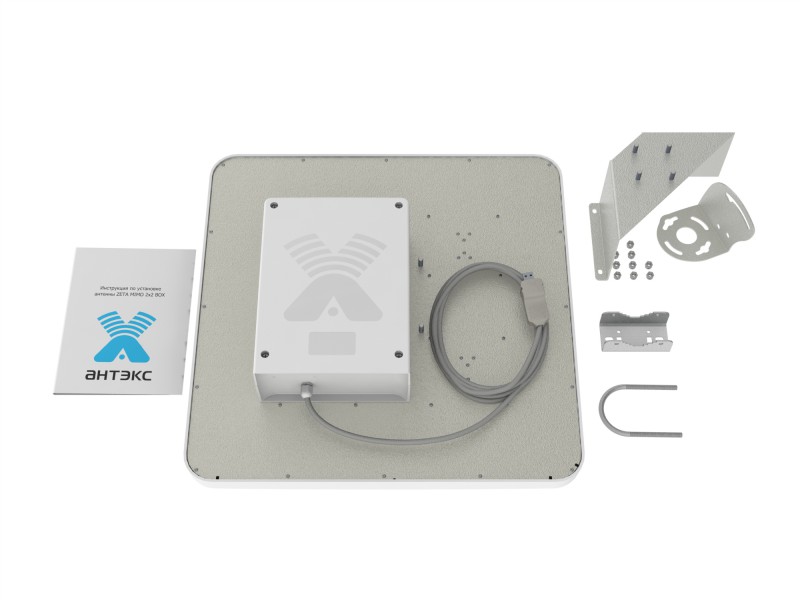

Антенна ZETA MIMO BOX с установленным гермобоксом
USB-удлинитель длиной 10 метров

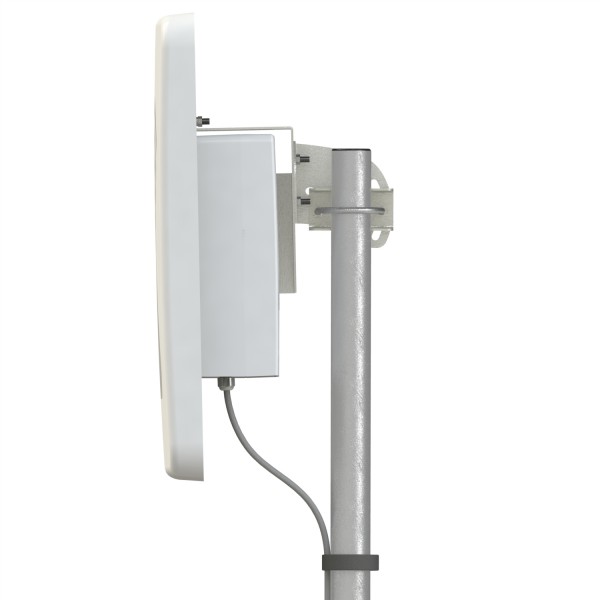

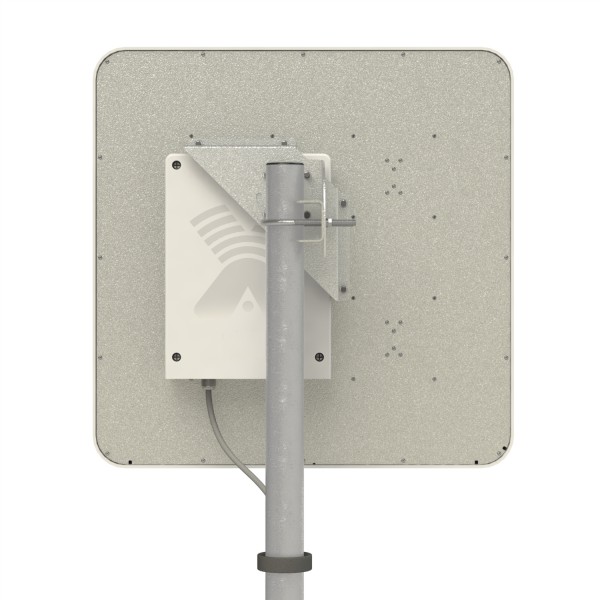

Антенное крепление на трубу или мачту
Инструкция по установке
Упаковка из картона

Инструкция (pdf, 303 KB)
