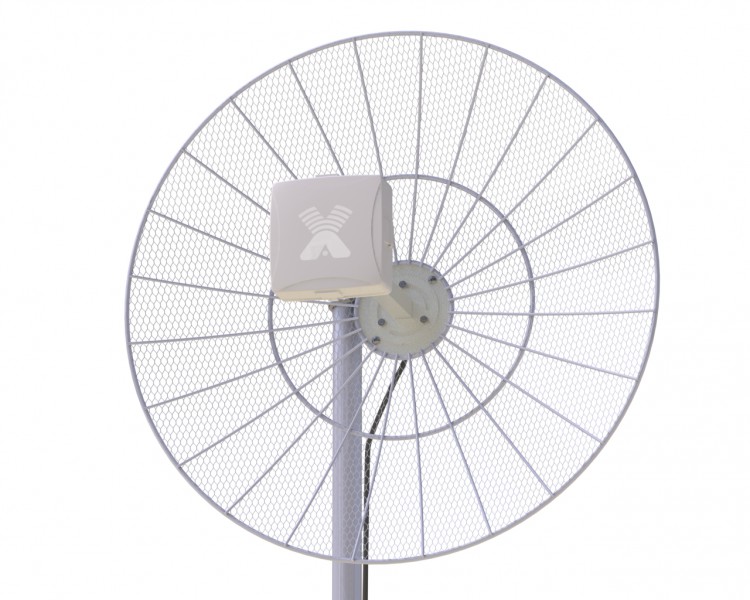

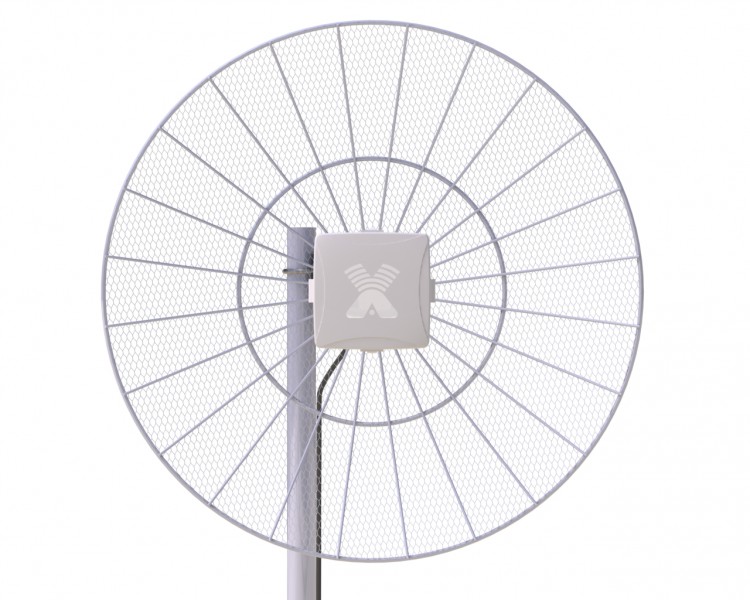

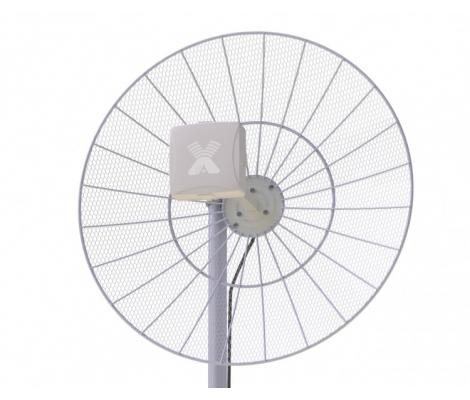

Vika-21 MIMO BOX- сетчатая параболическая антенна с боксом

Зеркальная антенна Vika-21 MIMO BOX предназначена для использования в комплекте оборудования беспроводных систем передачи данных  стандартов:

• 4G (LTE1800, LTE2600, LTE2100)
• 3G (UMTS 2100)
• 2G (GSM1800)
• WI-FI (IEEE 802.11b, g, n)

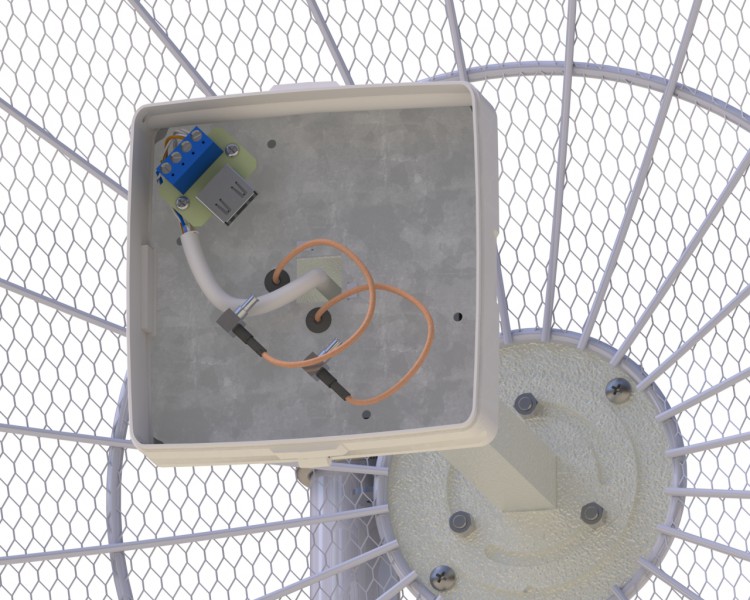

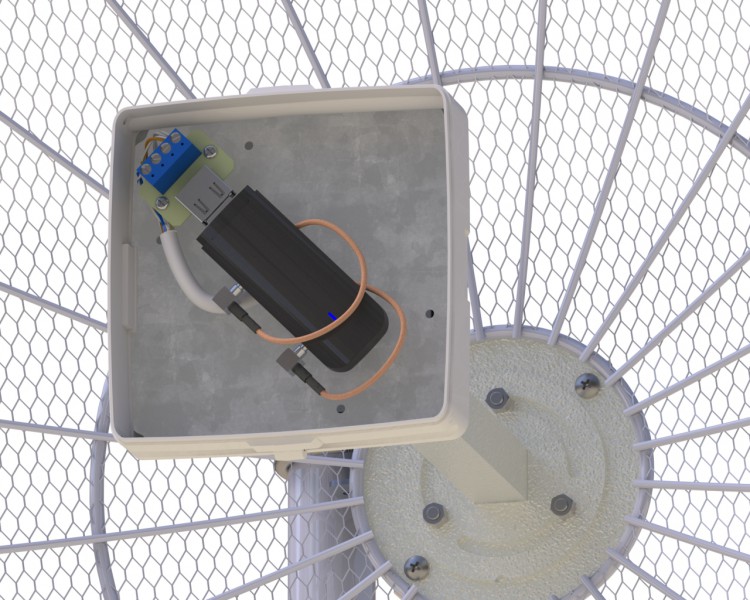

и в других системах диапазона 1700-2700 МГц. Главным отличием Vika-21 MIMO BOX от антенн Vika-21 MIMO и Vika-21F MIMO является наличие бокса (IP53) для защиты USB-модема от осадков. Модем подключается к антенне при помощи двух интегрированных пигтейлов с разъемами CRC-9, U.fl или др.

Vika-21 MIMO BOX является мощной узконаправленной антенной и рекомендуется для использования в системах усиления сотовой связи и беспроводного интернета на больших расстояниях. Тип антенны – прямофокусная зеркальная антенна. Для уменьшения "парусности" рефлектор выполнен из сетки, размеры ячейки позволяют эффективно отражать электромагнитные волны во всех диапазонах сотовой связи. Рефлектор имеет форму окружности и обеспечивает осесимметричность диаграммы направленности,  идентичность диаграмм направленности, коэффициента усиления по обоим входам антенны.

Рефлектор антенны имеет цельносварной жесткий неразборный каркас с допустимой статической нагрузкой более 100 кг.  Для увеличения  корозостойкости в конструкции антенны используется алюминий, оцинкованная сталь и финишное порошково-полимерное покрытие.

В конструкции облучателя антенны  использованы решения хорошо зарекомендовавшие себя в популярном облучателе UMO-3 MIMO, благодаря чему, после установки облучателя в фокус зеркала, не требуется подстройка фокусного расстояния в зависимости от частоты работы оператора, так как фазовый центр облучателя практически един для всего рабочего диапазона частот антенны! Излучающие элементы укрыты в пластиковый корпус. Крепление облучателя позволяет изменять угол места, угол наклона поляризации, не снимая антенну с мачты! На месте! Не вращая зеркало!

Мачтовое крепление антенны и используемый крепеж имеют защитное гальваническое покрытие. Узел крепления позволяет изменять наклон (угол места) антенны.

Достоинства антенны Vika-21 MIMO:

• Высокий коэффициент усиления в широкой полосе частот

• Низкая парусность благодаря сетчатой структуре рефлектора

• Жесткая конструкция рефлектора, прощает неаккуратность почтовых служб

• Быстрая сборка/подготовка антенны к работе

• Не требуется подстройка положения облучателя относительно фокуса  при первоначальной установке антенны, при смене оператора, при  смене частот (стандарта) оператора

• Предусмотрена возможность регулировки угла наклона поляризации, возможность получения дополнительного выигрыша в уровне сигнала в самых тяжелых условиях приема, без снятия облучателя!

• Наличие внутри облучателя двух излучающих систем с ортогональной поляризацией позволяет модему работать в режиме MIMO 2x2 или использовать возможности технологии Diversity.

• Качественные разъемы 50 Ом на выходе антенны

• Активные излучатели антенны укрыты в пластиковый корпус и защищены от осадков

• Защитные покрытия на всех металлических деталях

• Входы антенны имеют короткое замыкание по постоянному току между внешним и внутренним проводниками, что позволяет защищать вход модема от статического электричества
• Крепление позволяет закрепить антенну на вертикальной трубе, предусмотрены: регулировка угла наклона (+/-10 градусов), изменение азимута (поворот с креплением вокруг вертикальной трубы)

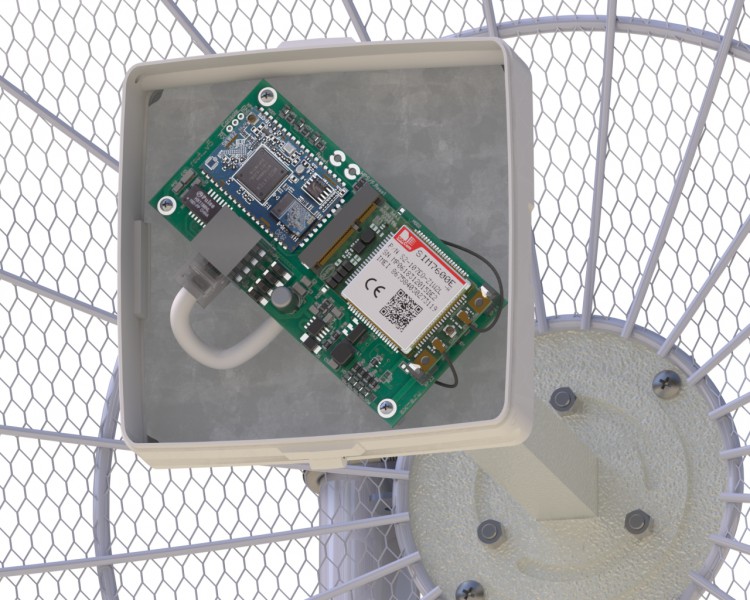

• Возможность размещения активного оборудования непосредственно в облучателе антенны

Диаграммs направленности антенны:

Плоскость поляризации	Частота
	1700МГц	1900МГц	2200МГц	2400МГц	2600МГц
Н-плоскость
Е-плоскость

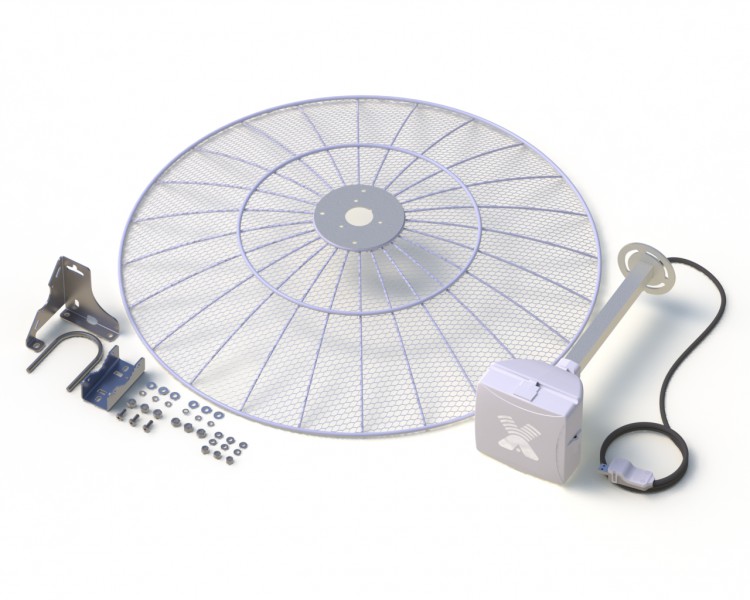

• Антенна Vika-21 MIMO BOX с USB-удлинителем 10 метров
• Узел крепления на мачту
• Инструкция по установке
• Упаковка (картон+полиэтилен)
