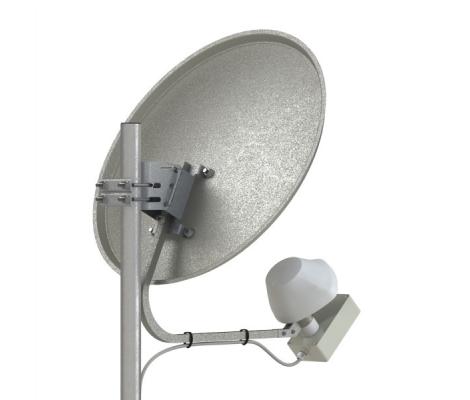

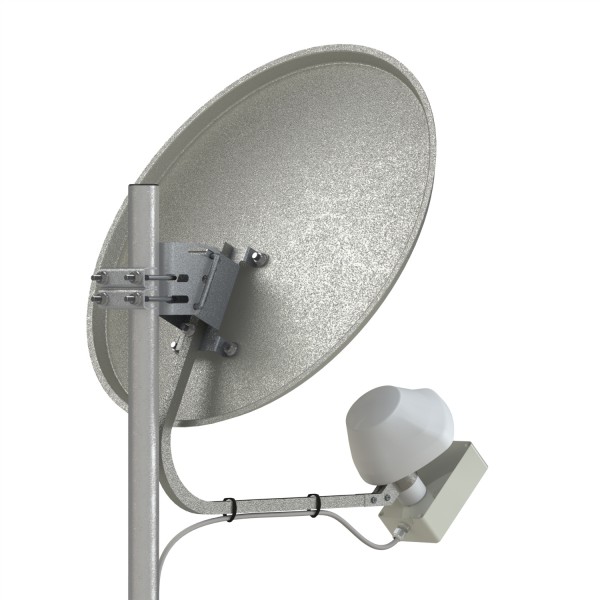

UMO-3 MIMO BOX представляет собой облучатель параболического рефлектора, совмещенный с боксом, в который можно поместить 3G/4G модем. Облучатель снабжен гибкими джамперами с разъемами CRC9 (или TS9/Uf.l/MHF4). Связь модема с ПК или роутером, расположенными в помещении, осуществляется посредством USB-удлинителя. USB-удлинитель разборный и удобен при прокладке кабеля через отверстия в стенах. Бокс облучателя герметичен, защищает модем от пыли, брызг воды, но может быть снабжен сливными отверстиями. Защитный бокс облучателя установлен позади экрана облучателя, что позволяет размещать облучатель в фокусе стандартного спутникового рефлектора, и тем самым сохранить коэффициент усиления и минимальный уровень боковых лепестков в диаграмме направленности. Облучатель рекомендуется для совместного использования с офсетными зеркальными короткофокусными рефлекторами (предпочтительно с параметром F/D=0.5). Допустимо использование рефлекторов c F/D=0.75.

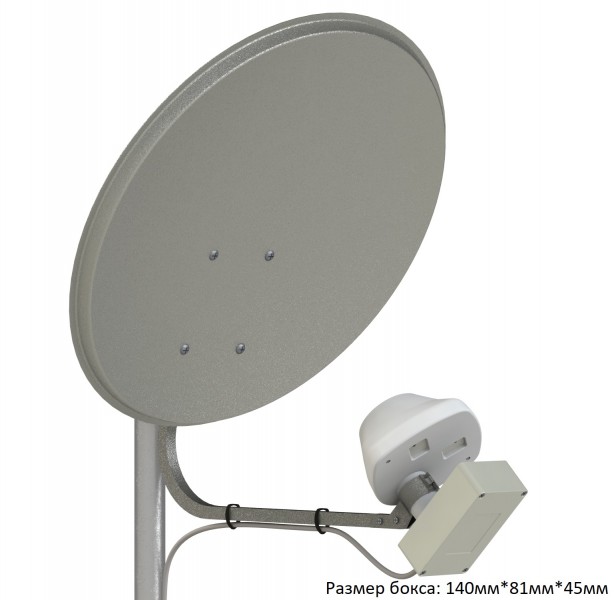

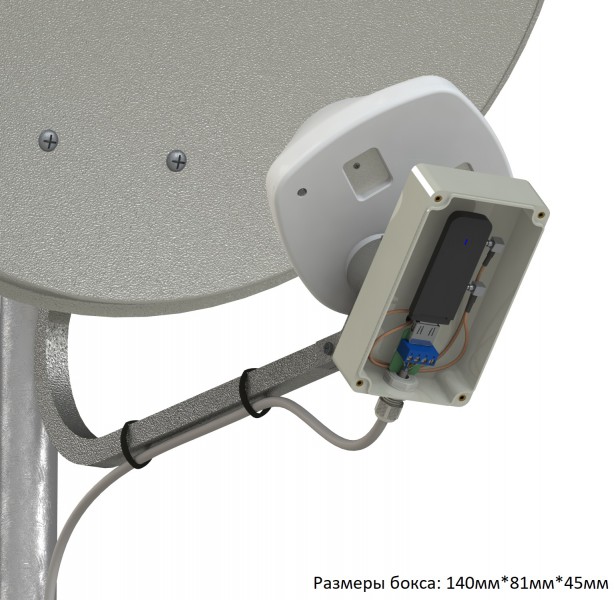

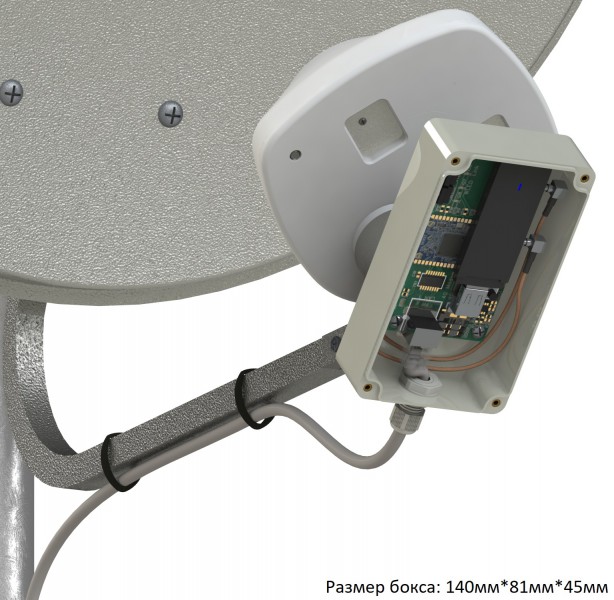

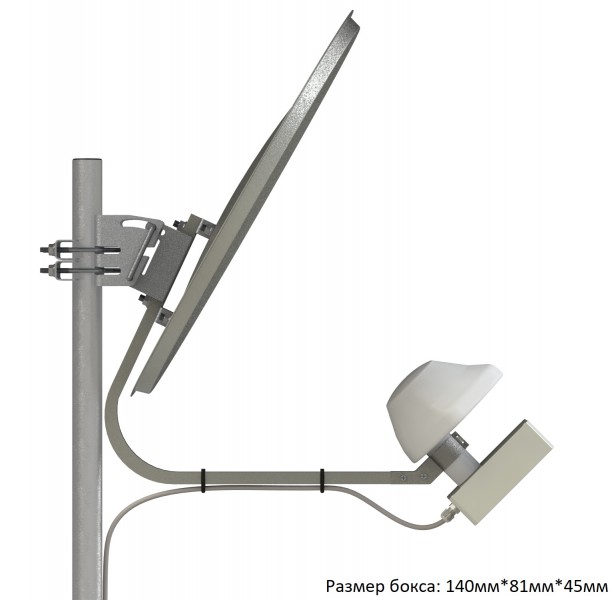

- Бокс с размерами 140мм*81мм*45мм

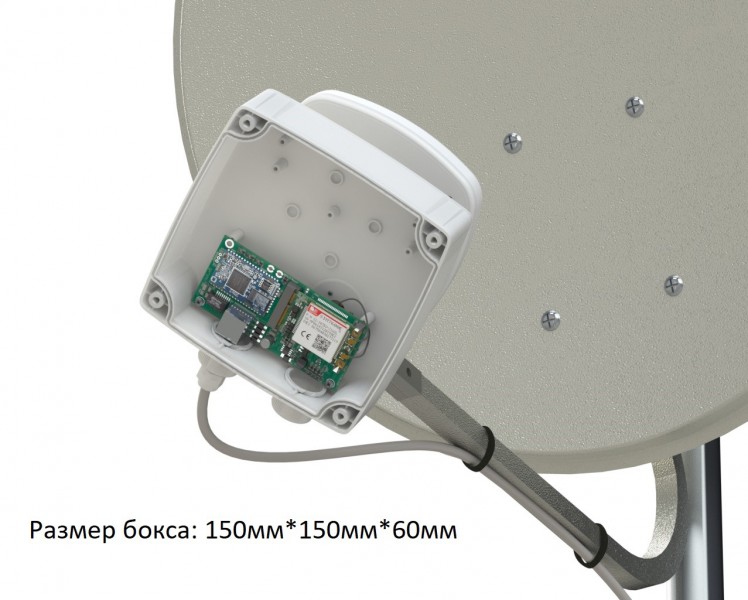

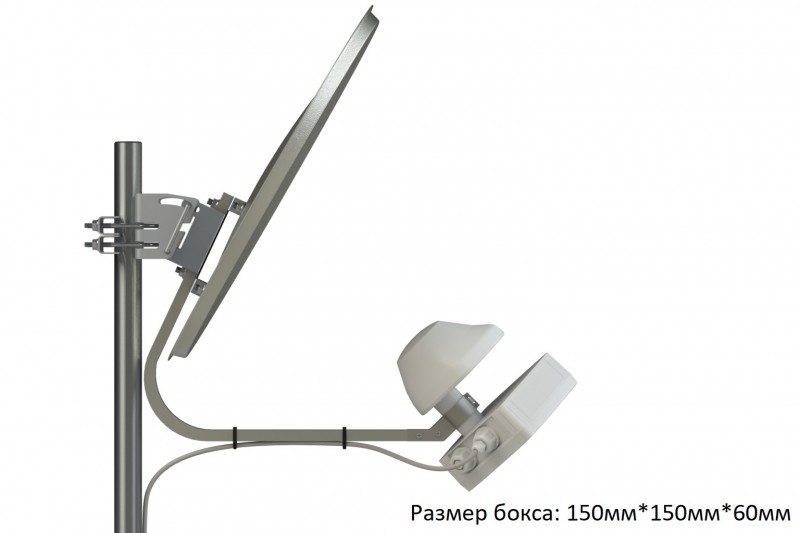

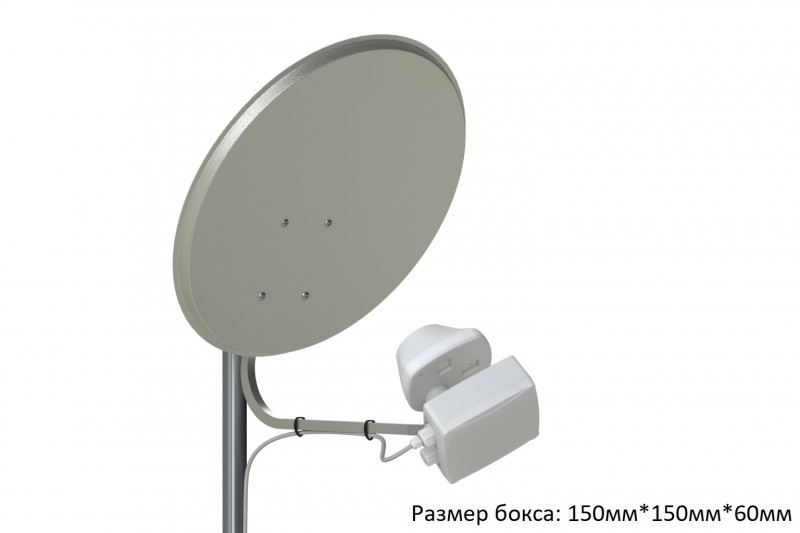

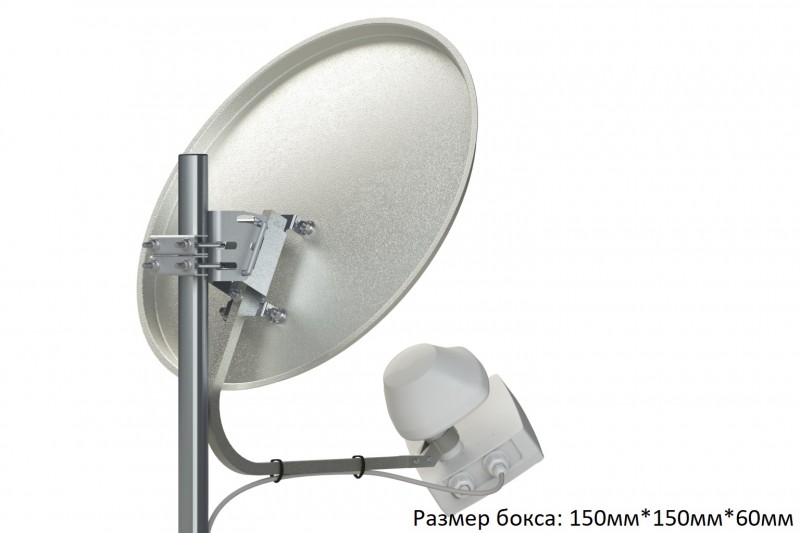

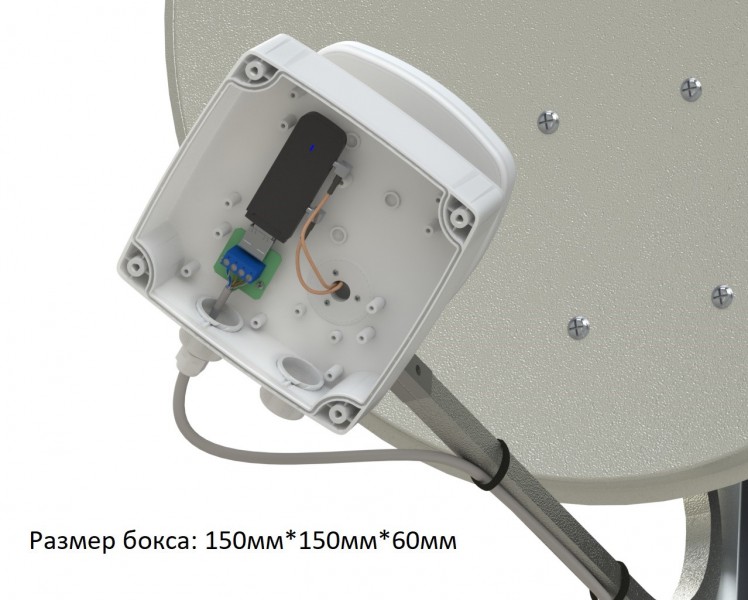

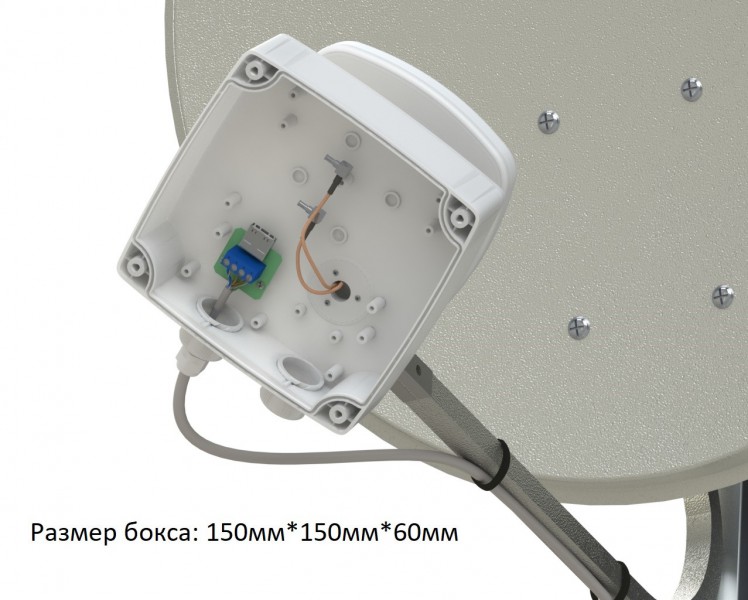

- Бокс с размерами 150мм*150мм*60мм
Во втором варианте предусмотрена возможность установки SIM-удлинителя для удобной замены SIM- карты.
Достоинства:
- Универсальный облучатель для спутникового рефлектора работающий во всех скоростных стандартах
- Возможность получения большого коэффициента усиления, недостижимого антеннами других классов (панельные, Яги, ВК)
- Отсутствие потерь в кабеле между антенной и модемом
- Надежное крепление модема в боксе
- Качественные разъемы для соединения модема и антенны
- Герметичное исполнение
- Морозостойкий и ультрафиолетостойкий материал корпуса
- Возможность многократной сборки-разборки бокса
- Все в комплекте для начала работы модема
|
Электрические характеристики |
UMO-3 MIMO BOX |
|
|
Рабочий диапазон частот, МГц |
1700÷2700 |
|
|
Собственный коэффициент усиления, dBi |
2 х 8.5÷10.0 |
|
|
Ширина ДН в плоскости вектора Е/H по уровню -10dB, градусы |
88÷130/103÷116 |
|
|
Входное сопротивление, Ом |
50 |
|
|
КСВ в рабочем диапазоне частот, не более |
1,6 |
|
|
Допустимая мощность, Вт |
10 |
|
|
Поляризация |
Горизонтальная + вертикальная / X-pol |
|
|
Механические характеристики |
||
|
Габаритные размеры, мм |
145х145х145 |
|
|
Разъемы |
2 х CRC9/TS9/Uf.l/MHF4, USB-male, USB-female |
|
|
Материал кожуха |
ABS+поликарбонат |
|
|
Материал облучателя |
Оцинкованная сталь |
|
|
Защитное покрытие |
Порошковая краска |
|
|
Результирующий коэффициент усиления по каждому каналу и ширина диаграммы направленности при различных диаметрах офсетной параболической антенны (на частотах 1700÷2700МГц) |
0,55м-15÷20dBi 0,6м -18÷22dBi 0,9м-20÷25dBi 1,3м -24÷28dBi 1,5м -25÷30Bi |
16÷25° 13÷18° 9÷12° 6÷9° 5÷7° |
Диаграммы направленности при помещении облучателя в фокус офсетной параболической антенны размером 0,6м (F/D=0.5)
| Частота | ||||||
| 1800 МГц | 1900 МГц | 2200 МГЦ | 2450 МГц | 2500 МГц | 2700 МГц | |
| Вход №1, вертикальная плоскость |
|
|
|
|
|
|
| Вход №1, горизонтальная плоскость |
|
|
|
|
|
|
| Вход №2, вертикальная плоскость |
|
|
|
|
|
|
| Вход №2, горизонтальная плоскость |
|
|
|
|
|
 |
Зависимость коэффициента усиления (дБ) от частоты (ГГц) при помещении облучателя в фокус офсетной параболической антенны размером 0.55м, F/D=0.7, красная линия - 1 вход, синяя линия - 2 вход
Зависимость коэффициента усиления (дБ) от частоты (ГГц) при помещении облучателя в фокус офсетной параболической антенны размером 0.6м, красная линия - 1 вход, синяя линия - 2 вход
Зависимость коэффициента усиления (дБ) от частоты (ГГц) при помещении облучателя в фокус офсетной параболической антенны размером 0.9м, F/D=0.7, красная линия - 1 вход, синяя линия - 2 вход
Зависимость коэффициента усиления (дБ) от частоты (ГГц) при помещении облучателя в фокус офсетной параболической антенны размером 1.3м, F/D=0.5, красная линия - 1 вход, синяя линия - 2 вход
Зависимость коэффициента усиления (дБ) от частоты (ГГц) при помещении облучателя в фокус офсетной параболической антенны размером 1.5м, F/D=0.5, красная линия - 1 вход, синяя линия - 2 вход

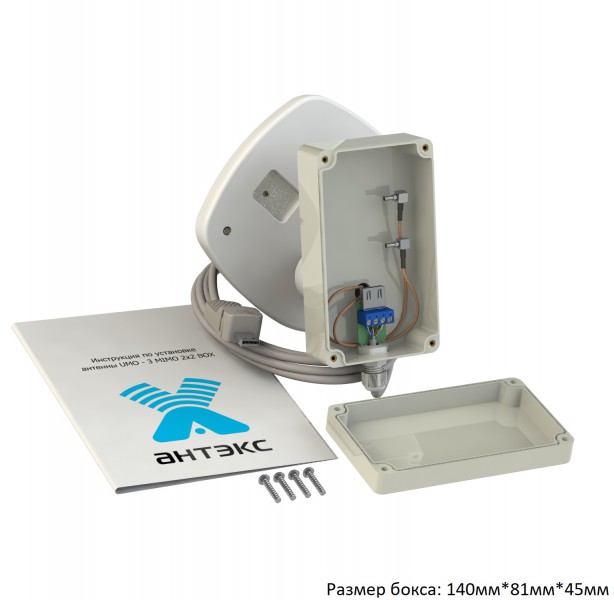

1. Облучатель UMO-3 MIMO BOX
2. USB - удлинитель длиной 10 метров
3. Инструкция по установке
4. Упаковка (картон или полиэтилен)
