PETRA-9 MIMO 4x4 Unibox-2

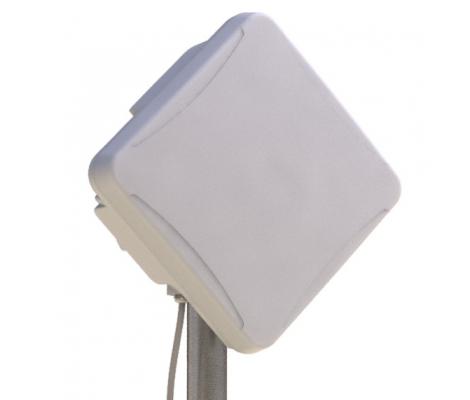

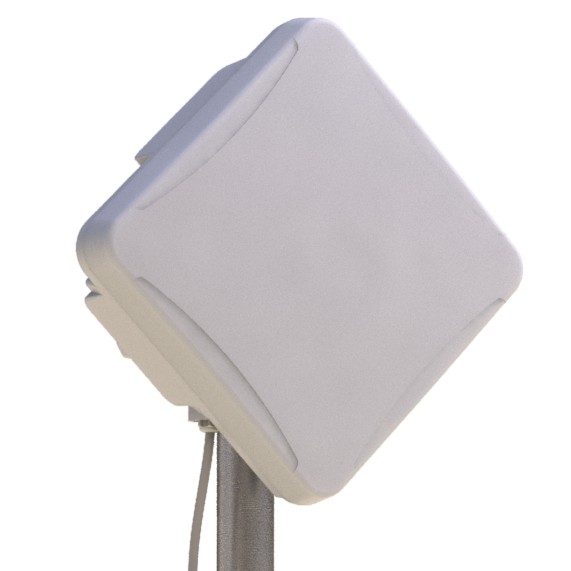

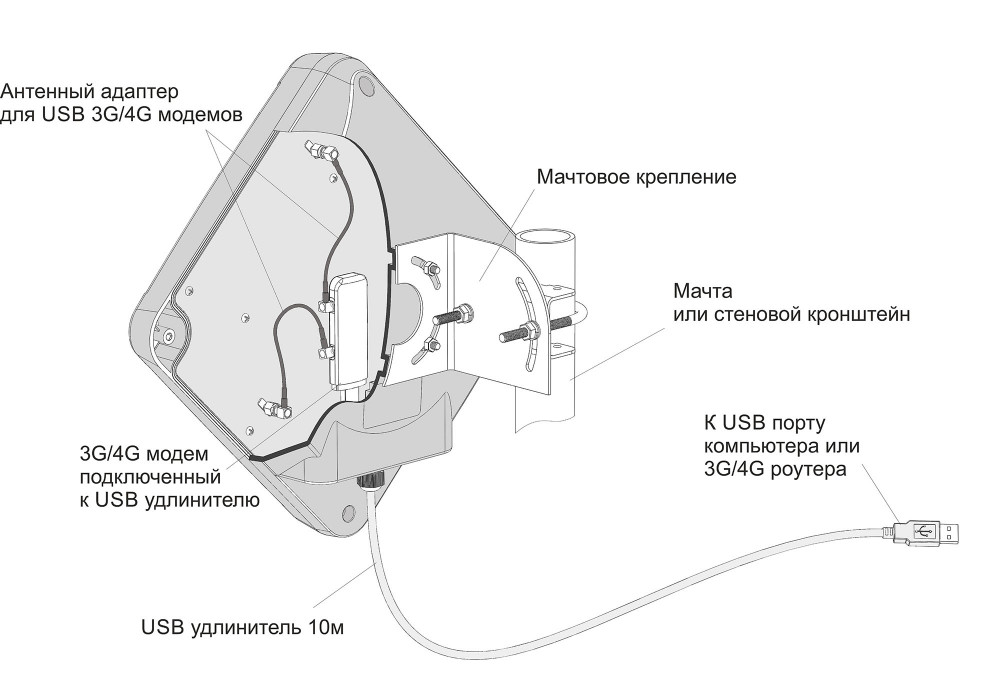

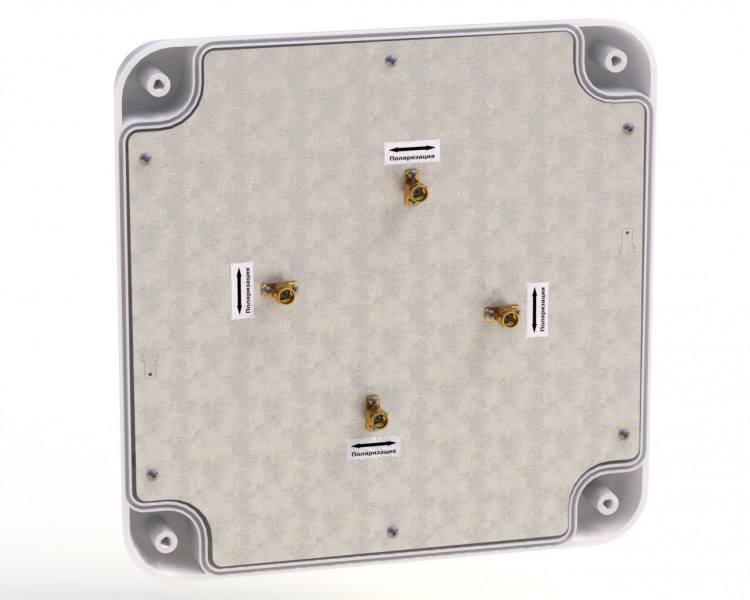

Petra-9 MIMO 4x4 Unibox-2 представляет собой  3G/4G антенну совмещенную с просторным герметичным боксом (Unibox-2/Unibox-2L) в который можно поместить LTE модем с поддержкой технологии MIMO 4x4 или два модема с поддержкой технологии MIMO 2x2. Антенна снабжена надежными разъемами - SMA-male (50 Ом). Антенные адаптеры  для подключения  LTE модемов в комплект не входят. Связь модема с ПК или роутером, расположенными в помещении, осуществляется посредством USB-удлинителя (USB 2.0).

В случае установки роутера  внутри бокса, антенна может быть укомплектована герметичным выводом PG-7 или RJ-45 (вместо USB-удлинителя):

Вывод USB-удлинителя с PG7	Выход с PG7	Выход с RJ-45

Различия в комплектации Unibox-2 и Unibox-2L заключаются в конструкции крепления на мачту:

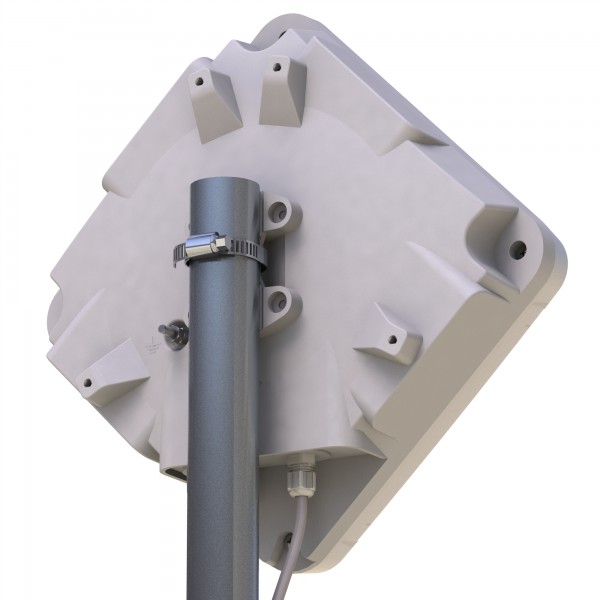

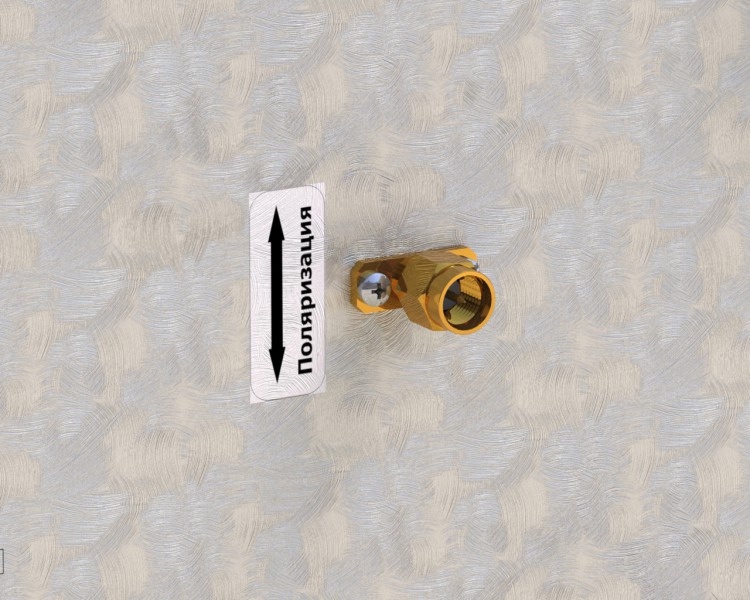

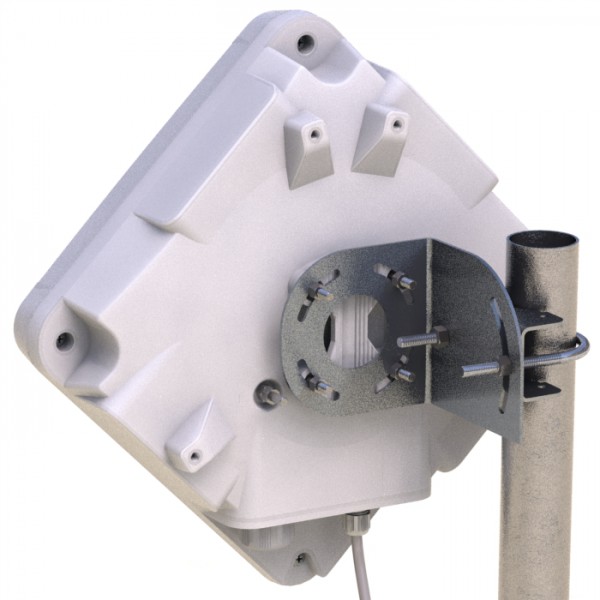

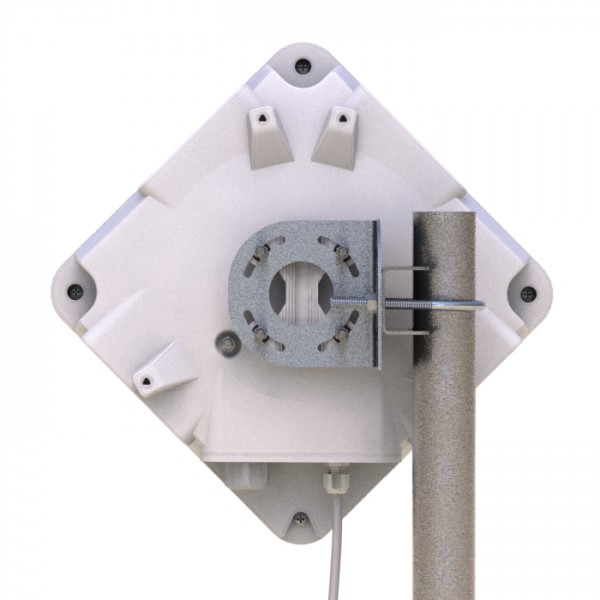

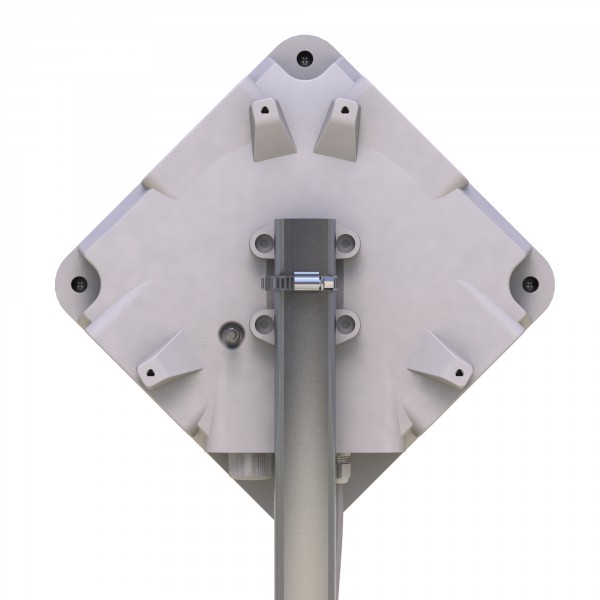

Крепление в комплектации Unibox-2 выполнено из оцинкованной стали и  позволяет изменять азимут, угол места (направление антенны в вертикальной плоскости) и поляризацию антенны. В комплектации Unibox-2L  корпус антенны прижимается к вертикальной мачте при помощи червячного хомута и позволяет изменять только азимут (направление антенны в горизонтальной плоскости). Комплектация Unibox-2L является более бюджетной, и позволяет сэкономить средства если в месте установки не требуется подстройка по поляризации и углу места.

UniBox-2	UniBox-2L

Внутреннее пространство бокса достаточно вместительное, имеет множество пластиковых стоек для крепления бескорпусных роутеров, таких как Mikrotik, Микродрайв, Антэкс и др. Также внутрь бокса могут быть помещены небольшие роутеры  с USB-модемом, напримерTP-link 3020 и Huawei 3372 и многие многие другие.

Достоинства:

• Универсальная антенна с отличным усилением и работающая во всех скоростных стандартах
• Гибкая комплектация узла крепления
• Возможность установки USB-модема, или роутера
• Качественные адаптеры с минимальными потерями и надежными разъемами
• Герметичное исполнение
• Предусмотрена возможность заземления антенны
• Морозостойкий и ультрафиолетостойкий материал корпуса
• Возможность многократной сборки-разборки бокса
• Все в комплекте для начала работы USB-модема

Выбор типа Sim-удлинителя:

MiniSim-слоты у различных модемов имеют разный порядок установки Sim-карты (ключом-скосом вперед, или наоборот). Ниже на фото поясняется какая версия Sim - удлинителя  может быть использована к для вашего модема или роутера.

MiniSim 1.0		MiniSim 2.0
В данном роутере Sim-карта устанавливается тупым концом в гнездо, ключом/скосом от гнезда		В данном роутере Sim-карта устанавливается ключом/скосом в гнездо, тупым концом от гнезда

Диаграммы направленности антенны

Плоскость и поляризация	Частота
	1700МГц	2200МГц	2700МГц
Горизонтальная плоскость, вертикальная поляризация(основная)
Вертикальная плоскость, вертикальная поляризация(основная)

Зависимость КСВ от частоты.

Развязка между противоположными разъемами.

Развязка между соседними разъемами.

• Антенна PETRA-9 MIMO 4x4
• Герметичный бокс
• USB-удлинитель длиной 10 метров
• Комплект крепления на трубу или мачту полный или упрощенный (комплектация L)
• Инструкция по установке
