AGATA-2 MIMO 2x2 miniBOX - широкополосная панельная антенна 4G/3G/2G

Универсальная усиленная антенна MIMO 2G/3G/4G/WIFI диапазона 1700-2700 МГц с компактным боксом (IP53). Усиление 15-17 dBi. Рекомендуется для использования в комплекте с 3G/4G модемами на расстоянии до 15 км.

В связи с высокой волатильностю курса валют актуальную цену уточняйте у наших менеджеров

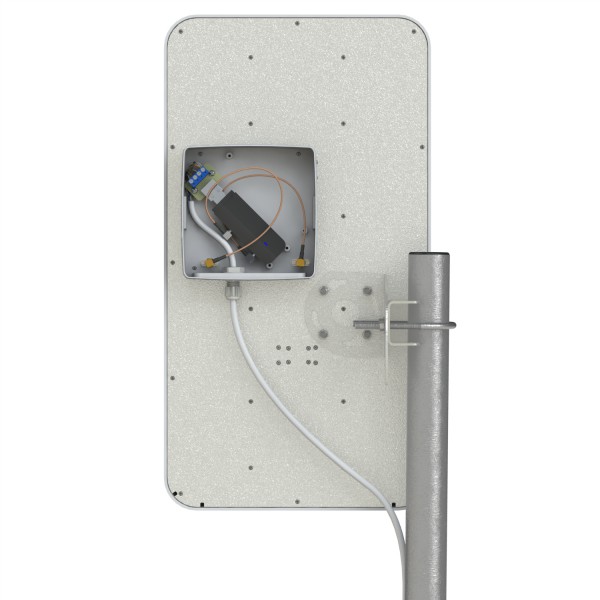

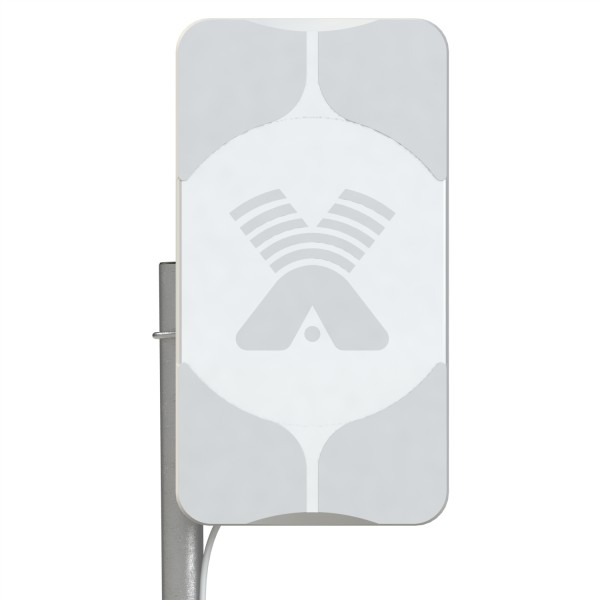

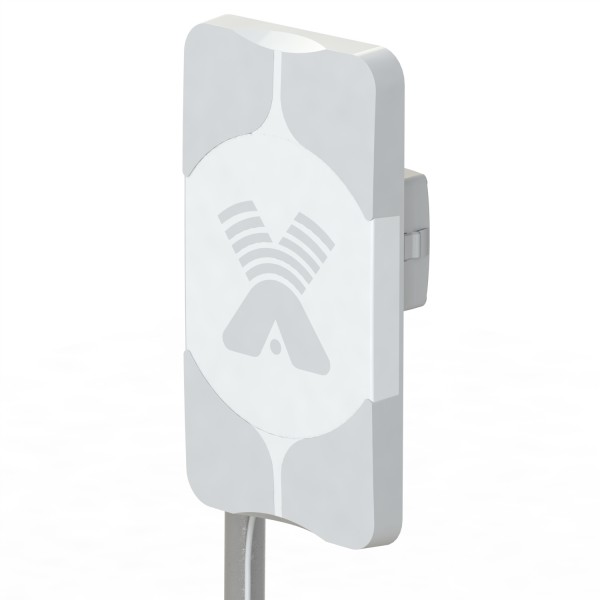

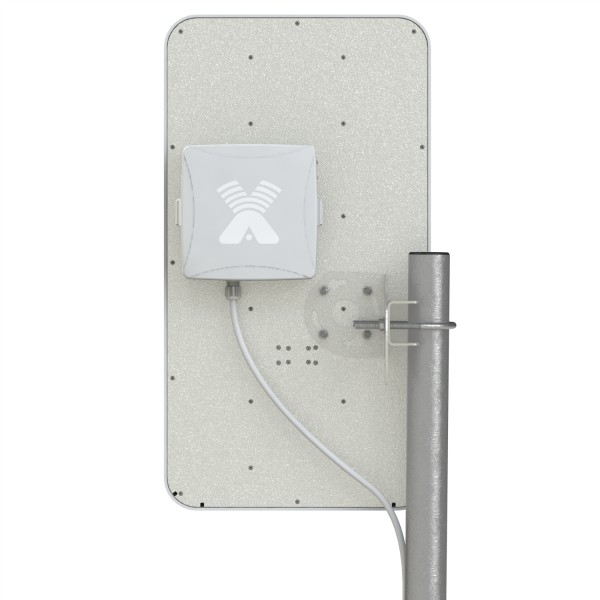

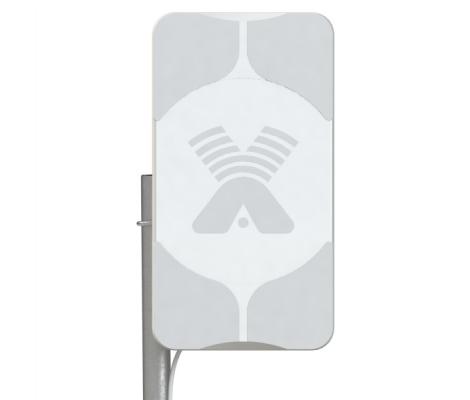

Панельная антенна AGATA-2 MIMO 2x2 miniBOX с боксом для USB 3G/4G модема является готовым решением для усиления сигнала 2G/3G/LTE. Тип антенны – синфазная решетка. Рекомендуется для использования на границах зон обслуживания, при слабом и неустойчивом уровне сигнала. Благодаря применению USB-удлинителя из кабеля типа FTP CAT5 стало возможным исключить потери сигнала на участке антенна-модем. Данное решение позволяет получить выигрыш в усилении сигнала до 6 дБ (при сравнении с кабелем РК50-3-18 10 метров), что может быть решающим фактором в улучшении связи.

Достоинства:

Низкие потери в тракте от антенны к модему
Антенна удобна при установке на фасадах зданий

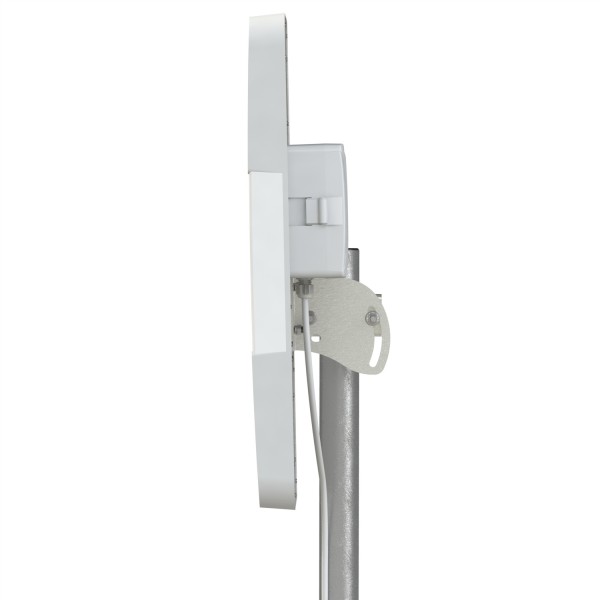

Крепление антенны позволяет изменять угол наклона антенны.
Активные излучателя антенны укрыты в пластиковый корпус.
Бокс обеспечивает защиту модема от пыли и влаги по классу IP53.
Пластик корпуса антенны и бокса защищен от воздействия ультрафиолета и имеет увеличенный срок службы

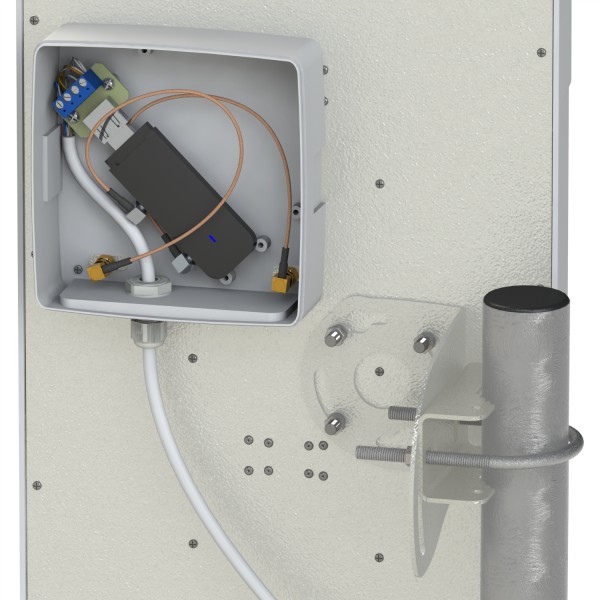

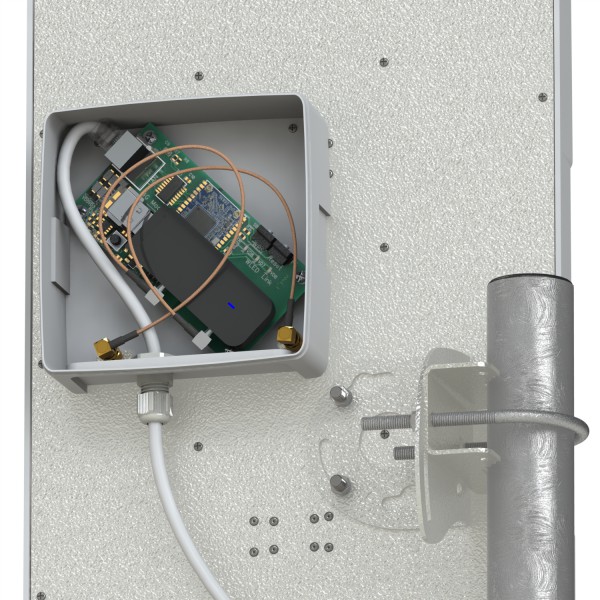

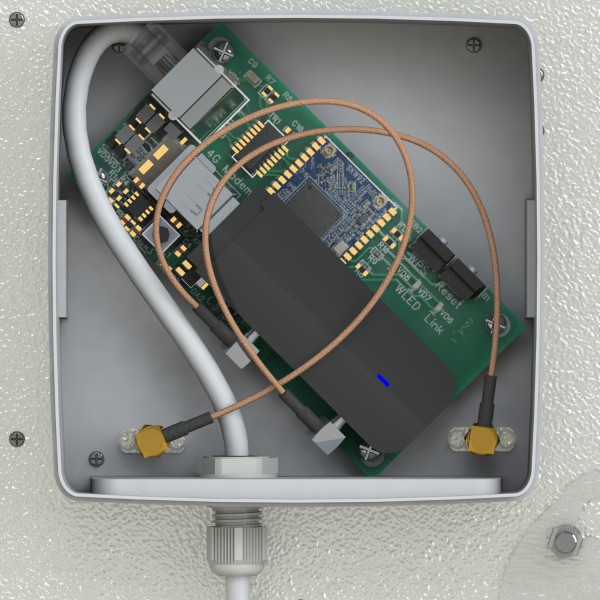

Возможность быстрого съема крышки бокса для доступа к активному оборудованию и сим карте

Электрические характеристики
Рабочий диапазон частот, МГц	1700-2700
Коэффициент усиления в диапазоне LTE1800 и 3G (1,7-2,2ГГц), dBi	15-16
Коэффициент усиления в диапазоне WIFI (2.4ГГц), dBi	17
Коэффициент усиления в диапазоне 4G (LTE2600), dBi	17-17.5
Ширина ДН вертикальной/горизонтальной плоскости при V+H поляризации, градусы	15-23/30-45
Уровень боковых лепестков, не более	-12dB
Входное сопротивление, Ом	50
КСВ в рабочем диапазоне частот, не более	1.5
Изоляция между портами, дБ	более 30
Допустимая мощность, Вт	10
Поляризация	вертикальная+горизонтальная / X-pol
Механические характеристики
Масса антенны, крепления,бокса, удлиннителя г	2500
Крепление	мачта диаметром 20-52мм
Габаритные размеры без крепления, мм	450 х 240 х 92
Внутренние размеры бокса, мм	117 х 115 х 50
Допустимая скорость ветра, м/сек	20
Разъем	2 х SMA-male
Материал защитной коробки	Поликарбонат+ABS
Класс защиты бокса	IP53
Материал антенны	оцинкованная сталь, сталь
Защитное покрытие	порошковая полимерная краска

Диаграммы направленности антенны

Разъём и поляризация	Частота
Разъём и поляризация	1750МГц	1850МГц	1950МГц	2140МГц	2350МГц	2450МГц	2550МГц	2650МГц
Центральный разъём, вертикальная плоскость
Центральный разъём, горизонтальная плоскость
Боковой разъём, вертикальная плоскость
Боковой разъём, горизонтальная плоскость

Зависимость КСВ на входах антенны от частоты

Зависимость коэффициента передачи между каналами от частоты (развязка)

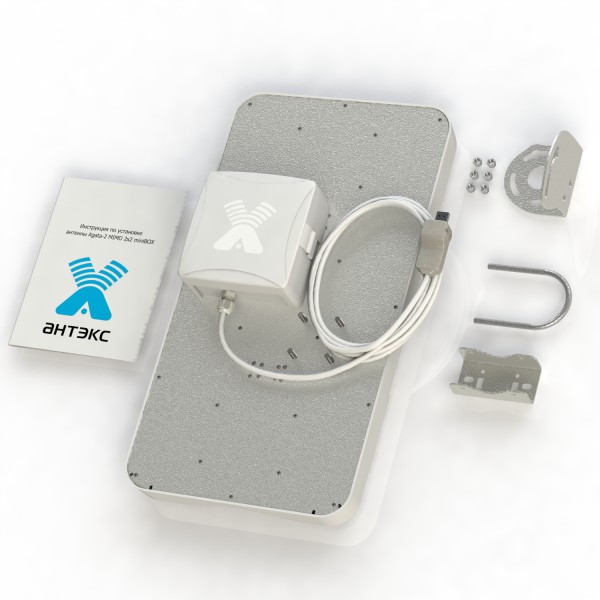

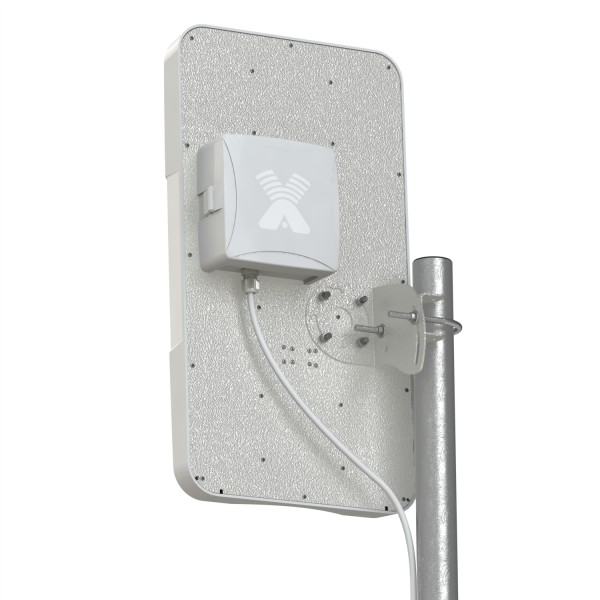

Антенна AGATA-2 MIMO 2x2 с установленным боксом (IP53)
USB-удлинитель из кабеля типа FTP CAT5 длиной 10 метров
Антенное крепление на трубу или мачту
Инструкция по установке
Упаковка из картона

Инструкция (pdf, 332 KB)
