AX-1814PF MIMO 2x2 антенна 4G (14 dBi) ( LTE1800, GSM1800)

Эффективная бюджетная антенна стандарта LTE1800 (1700-1880 МГц). Совместима с кабелем 75 Ом. Разъемы - 2 х F-female. Поляризация X-pol.

В связи с высокой волатильностю курса валют актуальную цену уточняйте у наших менеджеров

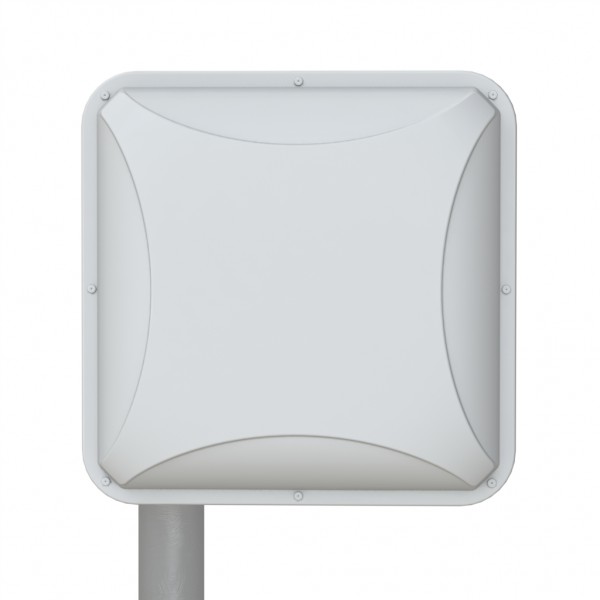

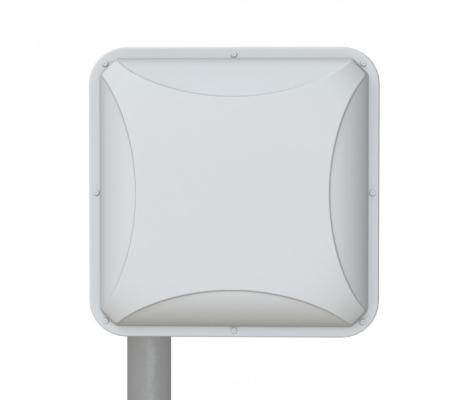

AX-1814PF MIMO 2x2 - это универсальная выносная антенна для сетей 2G(GSM1800) и 4G(LTE1800). Благодаря поддержке MIMO 2x2 с помощью данной антенны можно получить скорость передачи данных более 100 Мб/с (скорость зависит от возможностей оператора). В 2014 году региональные и федеральные сотовые операторы начали предоставлять свои услуги в перспективном стандарте LTE1800. На границах зон обслуживания данная антенна будет незаменимым решением.

Достоинства антенны AX-1814PF MIMO 2x2:

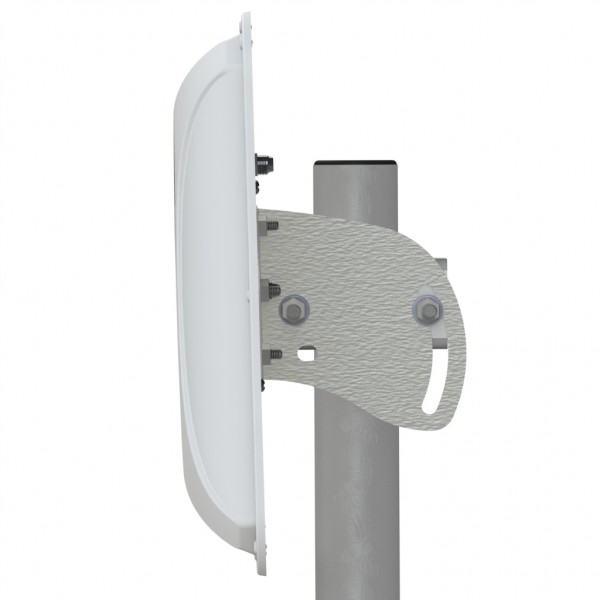

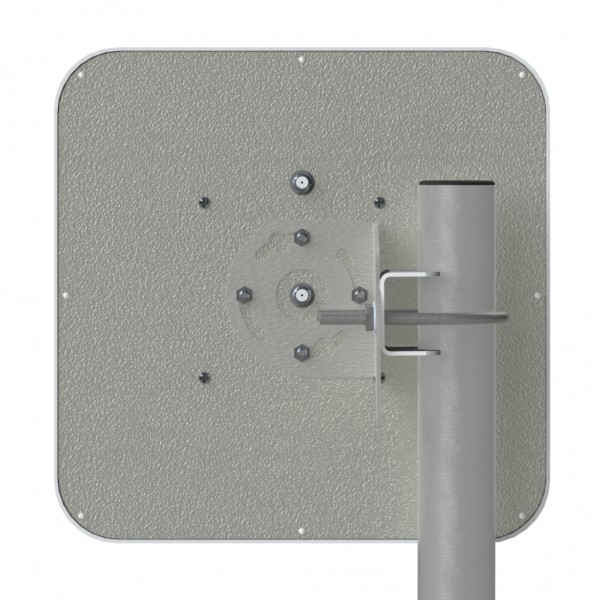

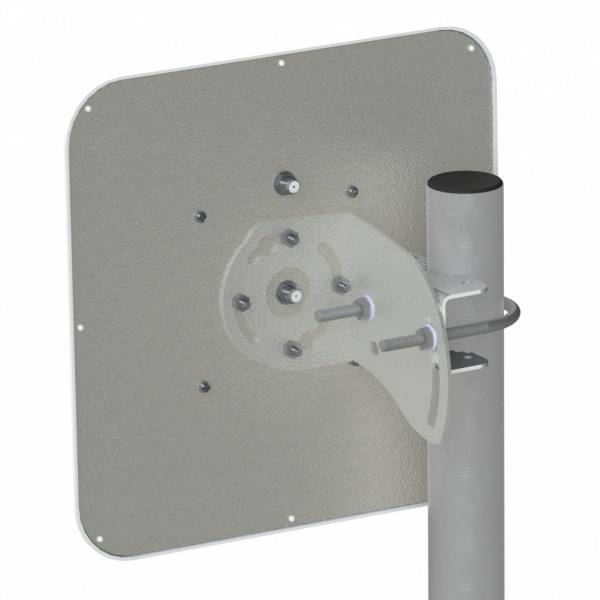

Крепление антенны позволяет изменять угол места, наклон поляризации и тем самым добиться высокого уровня сигнала и оптимального соотношения сигнал/шум.
Антенна имеет два входа, что позволяет сопрягать ее с современными двухвходовыми модемами и роутерами.
Наличие внутри антенны двух излучающих систем с ортогональной поляризацией позволяет работать в режиме MIMO 2x2,или реализовать технологию Diversity.
Антенна выполнена из оцинкованной стали, излучатели дополнительно защищены полимерным покрытием. Антенна компактна, надежна и главное универсальна.

Антенна предназначена для совместного использования с кабелем 75 Ом, что позволяет существенно сэкономить на кабельных сборках необходимых для связи модема и антенны, а применение разъемов типа F-female на входе антенны делает возможным изготовление кабельных сборок оптимальной длины ("по месту") самостоятельно с минимальными потерями сигнала.

Электрические характеристики
Рабочий диапазон частот, МГц	1700÷1880
Усиление, dBi	2 х 13.5÷14.5
Ширина ДН в Н/Е-плоскости, град	33÷38/30÷36
Уровень боковых лепестков, dB не более	-15
Отношение вперед/назад, dB не менее	20
Развязка между входами антенны, дБ	30
Входное сопротивление, Ом	75
КСВ в рабочем диапазоне частот, не более	1.6
Допустимая мощность, Вт	10
Поляризация	X-pol
Механические характеристики
Масса с креплением, г	1100
Изменение угла наклона антенны, градус	+/-25
Габаритные размеры без крепления, м	0.24 x 0.24 x 0.05
Разъемы	2 х F-female
Материал антенны	Сталь, оцинкованная сталь
Материал защитной коробки	Поликарбонат+ABS
Диапазон рабочих температур	от -60°C до +80°C

Диаграммы направленностиа антенны

Вход	Частота
Вход	1750МГц	1880МГц
Вход №1. Плоскость Н -красным цветом, плоскость Е - синим цветом
Вход №2. Плоскость Е -красным цветом, плоскость Н - синим цветом

КСВН на входах антенны

Коэффициент передачи между портами антенны:

Антенна AX-1814PF MIMO 2x2
Мачтовый крепеж
Инструкция по настройке/установке
Упаковка из микрогофрокартона и полиэтилена

Инструкция (pdf, 626 KB)
