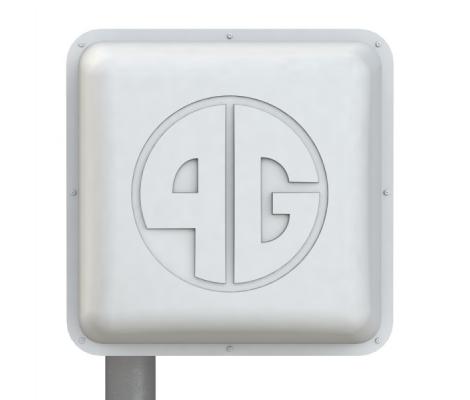

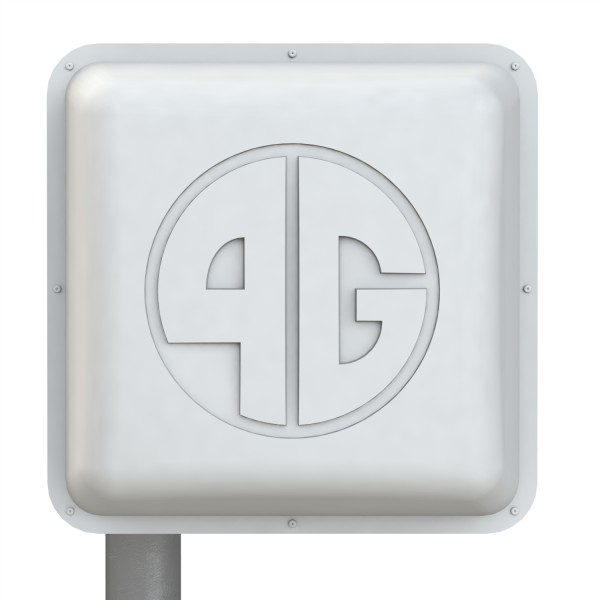

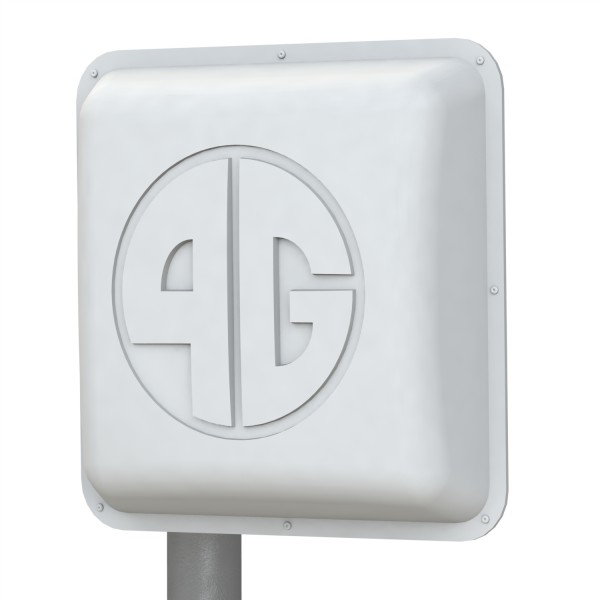

AX-809PF MIMO 2x2 - панельная антенна для 4G LTE800

Панельная антенна АX-809PF MIMO 2х2 предназначена для использования в комплекте абонентского оборудования беспроводных систем передачи данных  стандарта LTE 800 диапазона 790-870 МГц. АX-809PF MIMO 2х2 является антенной средней направленности и рекомендуется к применению на не значительном удалении от базовой станции и в условиях города. Благодаря поддержки антенной технологии MIMO 2x2, скорость передачи данных при использовании модемов LTE 800 ( Huawei E392, Е3276, М100-4 и др) может достигать 150Мб/с.

Для антенны АX-809PF MIMO 2х2 рекомендуется использовать кабель с волновым сопротивлением 75 Ом. Антенна снабжена разъемами серии F.

Достоинства антенны АX-809PF MIMO 2х2:

• Антенна представляет собой двухвходовый резонатор  с разносом каналов по поляризации. Наклон поляризации антенн +45/-45 или 0/90 градусов.
• Пластиковый корпус надежно защищает активные излучателя антенны от осадков. Антенна выполнена из оцинкованной стали и защищена от коррозии полимерно-порошковым покрытием.
• Входы антенны короткозамкнуты по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе модема  и делает необязательным применение  грозоразрядника. На антеннах предусмотрено подключение провода заземления.

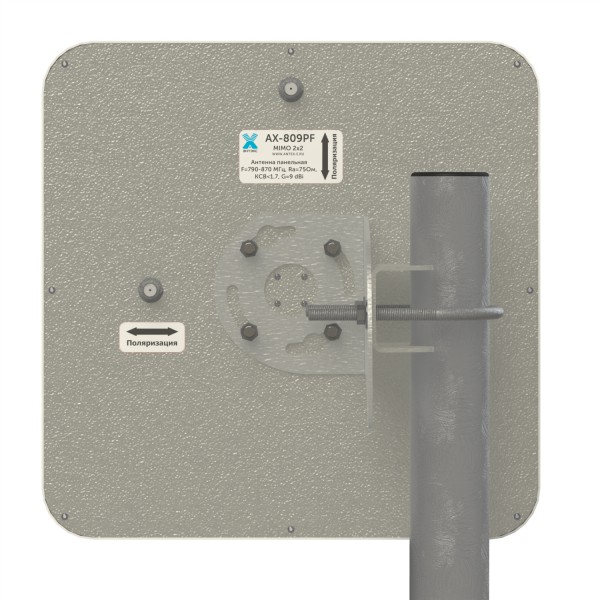

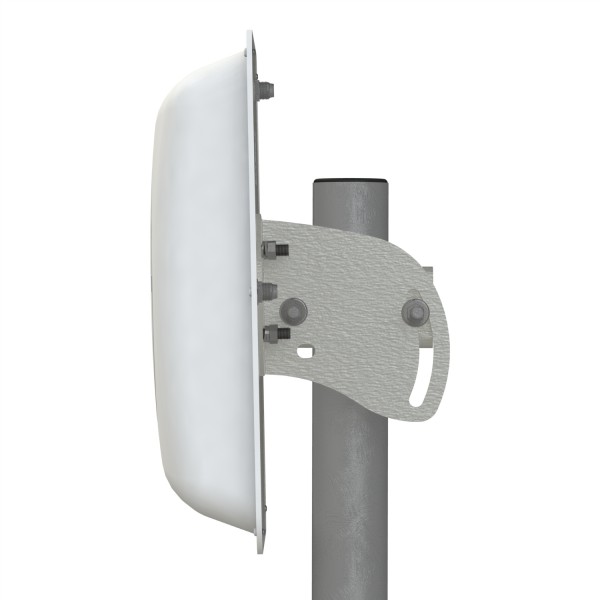

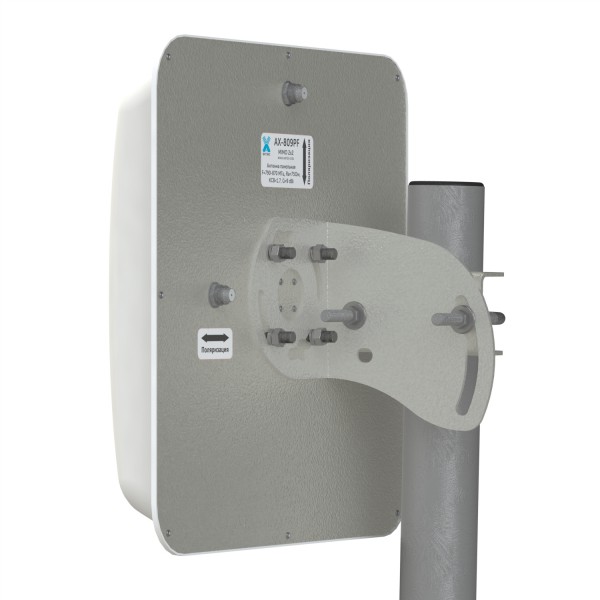

• Крепление позволяет изменять угол наклона антенны и угол наклона поляризации излучаемого сигнала.

Диаграммы направленностиа антенны

Вход	Частота
	780МГц	860МГц
Вход №1. Плоскость Н -красным цветом, плоскость Е - синим цветом
Вход №2. Плоскость Е -красным цветом, плоскость Н - синим цветом

КСВН на входах антенны

Коэффициент передачи между портами антенны:

• Антенна АX-809PF MIMO 2х2
• Мачтовое крепление
• Инструкция
• Упаковка из микрогофрокартона
