AX-2600 OFFSET 75 офсетный облучатель 4G (LTE2600)

Эффективный облучатель офсетной зеркальной антенны для сетей 4G. F=2.5-2.7 ГГц, Ra=75 Ом. Результирующий КУ с рефлектором 9-10 dBi. Тип разъемов - F-female .
Спутниковая офсетная "тарелка" в комплект не входит!!!

В связи с высокой волатильностю курса валют актуальную цену уточняйте у наших менеджеров

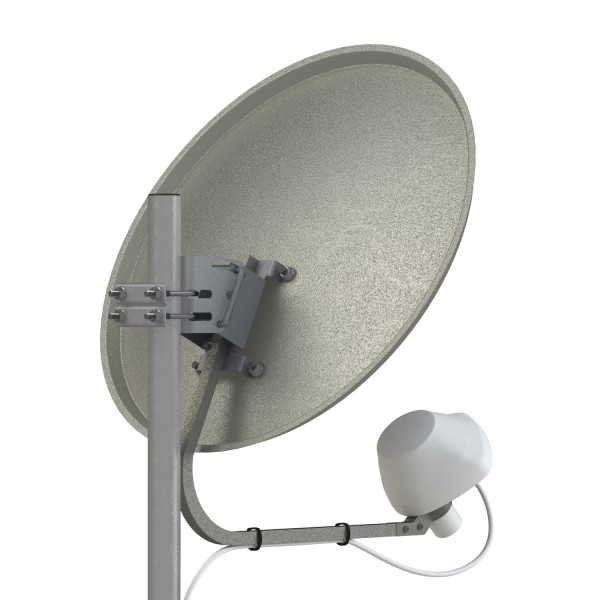

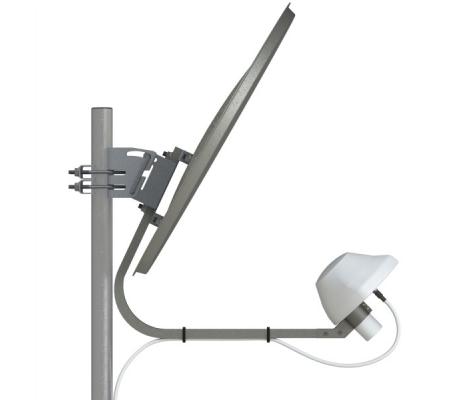

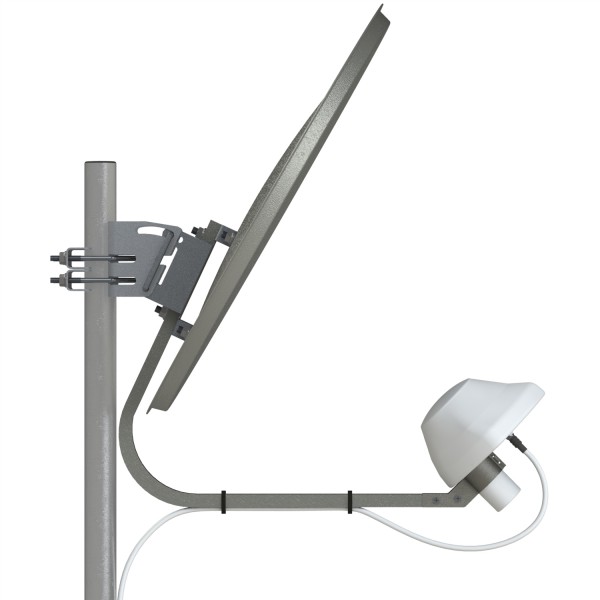

Облучатель AX-2600 OFFSET 75 в комплекте с офсетной зеркальной антенной (не входит в комплект) предназначен для увеличения дальности работы 4G-модемов диапазона 2.5-2.7 ГГц . Зеркальная антенна с облучателем существенно улучшает качество связи на границах зон обслуживания операторами 4G. . Разъем антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками. Облучатель имеет два входа, соответствующие ортогональным поляризациям излучаемого сигнала. Оригинальная конструкция облучателя обеспечивает высокую развязку между входами в широкой полосе частот. Для антенны AX-2600 OFFSET 75 рекомендуется использовать кабель с волновым сопротивлением 75 Ом. Антенна снабжена разъемами серии F.

Достоинства антенны АX-2600 Offset 75:

Зеркальная антенна с облучателем существенно улучшает качество связи на границах зон обслуживания операторами 4G.
Активный вибратор облучателя надежно укрыт от осадков и агрессивных воздействий в пластиковый корпус.
Разъемы антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками.
Применение параболических зеркал большого диаметра позволяет получить коэффициент усиления значительно больший чем антенны других конструкций.

Электрические характеристики

Рабочий диапазон частот, МГц

2500-2700

Собственное усиление, dBi

9-10

Результирующее усиление и ширина диаграммы направленности

по уровню -3дБ при различных диаметрах

офсетной параболической антенны (на частоте 2600МГц)

0,55м	21dBi	15 гр.
0,6м	22dBi	14 гр.
0,9м	25dBi	9 гр.
1,3м	29dBi	6 гр.
1,5м	30dBi	5 гр.

Ширина ДН в Н-плоскости по уровню -10dB, град

110÷120

Ширина ДН в Е-плоскостипо уровню -10dB, град

90÷96

Входное сопротивление, Ом

КСВ в рабочем диапазоне частот, не более

1,5

Допустимая мощность, Вт

Поляризация

вертикальная

Механические характеристики

Масса, г

200

Габаритные размеры, м

0,145х0,145х0,145

Разъем

F-female

Материал излучателя

оцинкованная сталь

Защитное покрытие

порошковая полимерная краска

Материал защитной коробки

морозостойкий поликарбонат

Зависимость КСВН облучателя от частоты

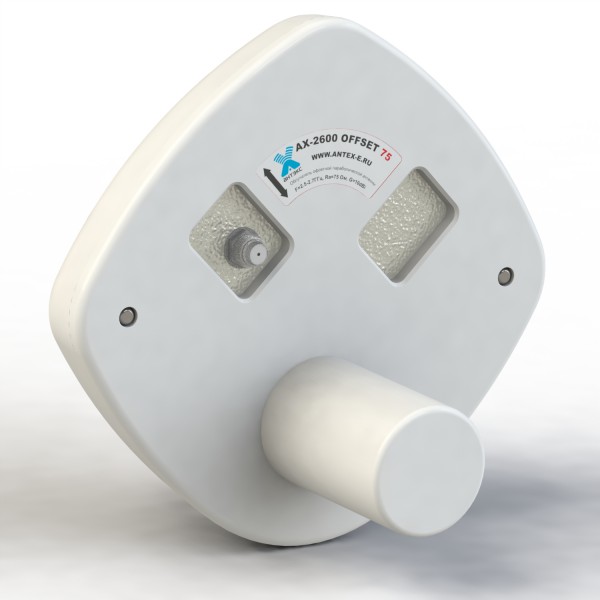

Облучатель AX-2600 OFFSET 75
Инструкция по установке
Упаковка из микрогофрокартона или полиэтилена

Инструкция (pdf, 379 KB)
