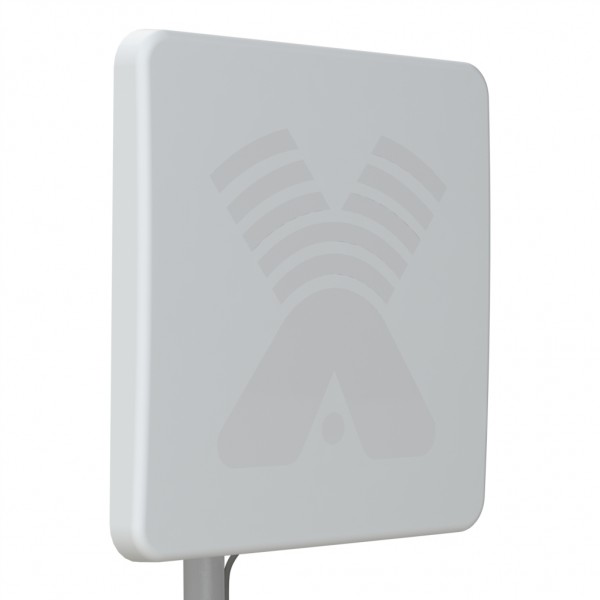

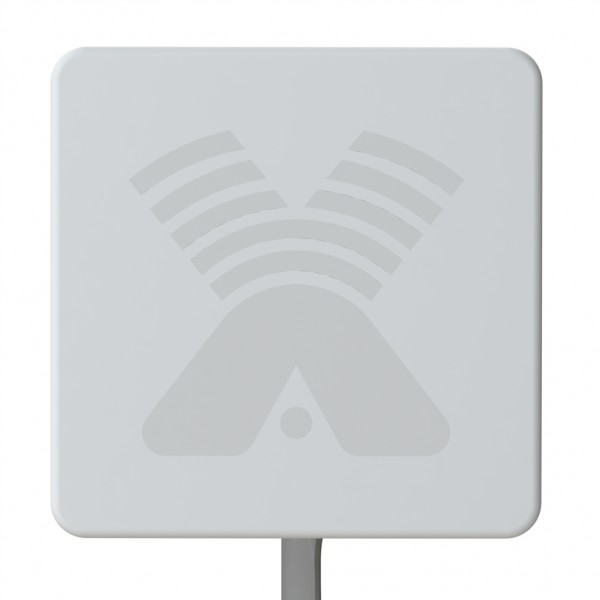

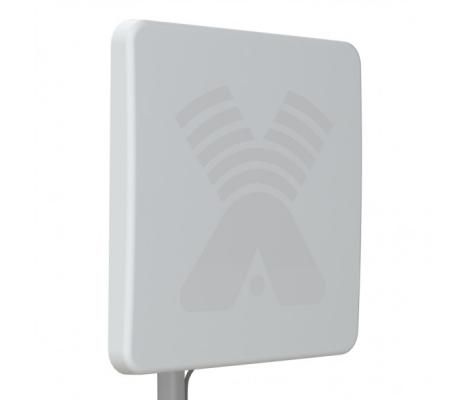

AX-2520PF MIMO 2x2 4G/LTE антенна (20dBi)

Панельная бюджетная антенна стандарта LTE для Huawei Е392, E3276(М150-1), F=2500-2700МГц, КУ=20dBi, разъемы 2 х F-female (75 Ом), вертикальная+горизонтальная поляризации,развязка между каналами более 35 дБ. Cкорость передачи данных до 150 Мб/с.

В связи с высокой волатильностю курса валют актуальную цену уточняйте у наших менеджеров

Панельная бюджетная антенна АX-2520PF MIMO 2х2 предназначена для использования в комплекте абонентского оборудования беспроводных систем передачи данных стандарта LTE, WIMAX диапазона 2.6 ГГц. АX-2520PF MIMO является узконаправленной и рекомендуется к применению на значительном удалении от базовой станции. Благодаря поддержки антенной технологии MIMO 2x2, скорость передачи данных при использовании модемов LTE2600 (YOTA ONE, Huawei E392) может достигать 100-150Мб/с. Тип антенны – синфазная полосковая решетка.

Антенна снабжена разъемами серии F. Данное решение позволяет ускорить процесс монтажа антенной системы, получить значительную экономию на соединительных кабелях.

Достоинства антенны АX-2520PF MIMO 2х2:

Активные излучателя антенны надежно укрыты от осадков в пластиковый корпус защищенный от ультрафиолета.
Входы антенны короткозамкнуты по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе модема и делает необязательным применение грозоразрядника. На антеннах предусмотрено подключение провода заземления.

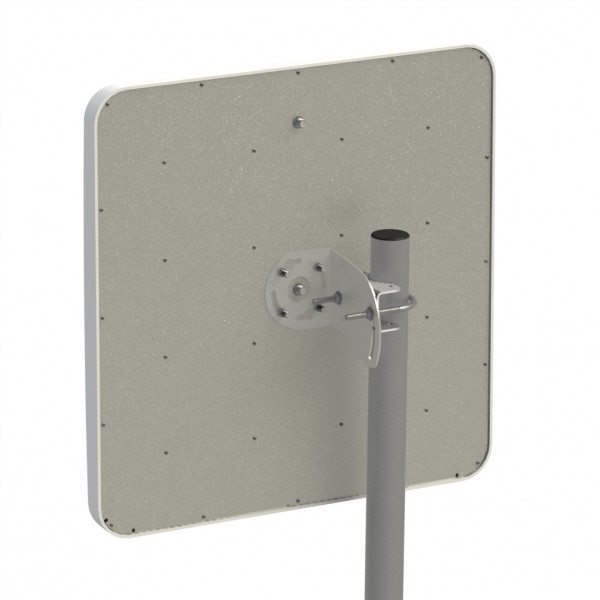

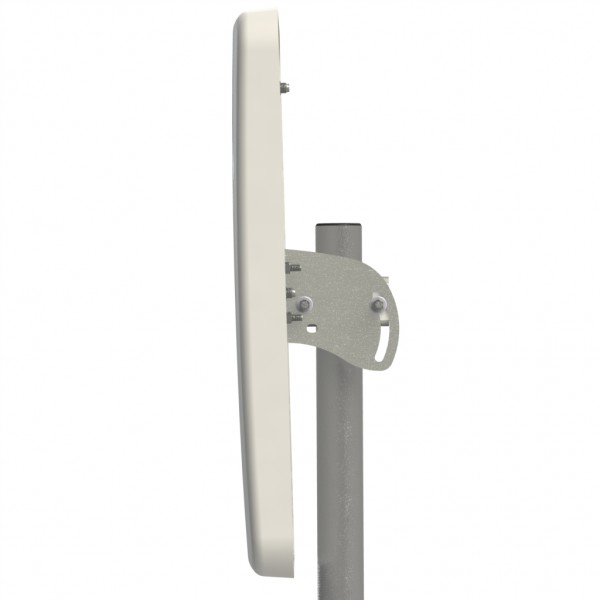

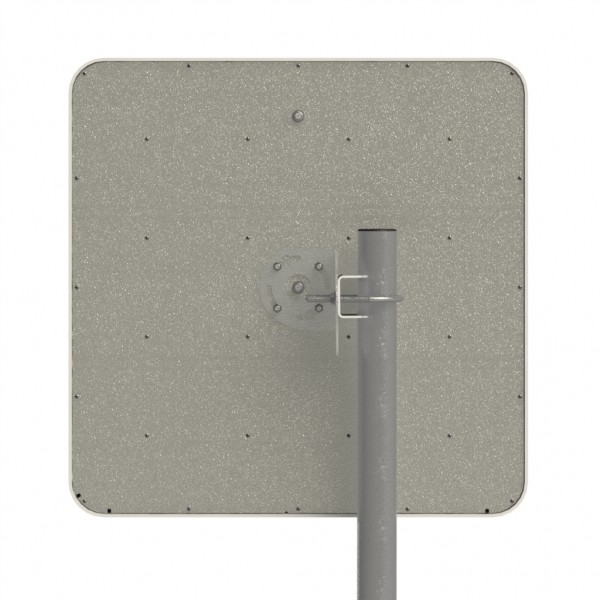

Крепление позволяет изменять угол наклона антенны и наклон поляризации.
Для соединения с модемом используется кабель с волновым сопротивлением 75 Ом, для чего антенна снабжена разъемами F-female.

Электрические характеристики	AX-2520PF MIMO 2x2
Рабочий диапазон частот, МГц	2500-2700
Усиление, dBi	19-20 х 2
Ширина ДН в Н-плоскости, град	13-15
Ширина ДН в Е-плоскости, град	13-15
Уровень боковых лепестков, не более	-12dB
Развязка между портами, не менее	35dB
Входное сопротивление, Ом	75
КСВ в рабочем диапазоне частот, не более	1,5
Допустимая мощность, Вт	50
Поляризация	гор.+верт.
Механические характеристики
Масса с креплением, г	3195
Крепление	мачта диаметром 20-52мм
Диапазон рабочих температур,гр. Цельсия	-40....+60
Габаритные размеры без крепления, м	0,45х0,45х0,06
Допустимая скорость ветра, м/сек	20
Разъем	2хF-female
Материал защитной коробки	Поликарбонат+ABS
Материал экрана	сталь
Материал крепления	сталь
Защитное покрытие	порошковая полимерная краска

Диаграммы направленности антенны

Разъём и поляризация	Частота
Разъём и поляризация	2500МГц	2550МГц	2600МГц	2650МГц
Центральный разъём, вертикальная поляризация
Центральный разъём, горизонтальная поляризация
Верхний разъём, вертикальная поляризация
Верхний разъём, горизонтальная поляризация

Зависимость КСВН от частоты

Зависимость модуля коэффициента передачи между каналами от частоты

Антенна АX-2520PF 2х2
Крепление для установки на мачту/трубу
Инструкция по установке
Упаковка из микрогофрокартона

Инструкция (pdf, 664 KB)
