ZETA - широкополосная панельная антенна 4G/3G/2G (17-20dBi)

Мощная широкополосная антенна 2G/3G/4G/WIFI. Усиление 17.5-20.0 dBi.Рекомендуется для использования в комплекте с "всеядными" модемами Huawei Е3372,E3276(М150-1) и обычными 3G и 4G модемами.

В связи с высокой волатильностю курса валют актуальную цену уточняйте у наших менеджеров

Панельная антенна ZETA предназначена для использования в комплекте оборудования беспроводных систем передачи данных стандартов:

сотовая связь (GSM1800)
2G (EDGE)
3G (UMTS 2100)
4G (WIMAX,LTE)
WI-FI (IEEE 802.11b, g)

и в других системах диапазона 1700-2700 МГц.

ZETA является узконаправленной антенной и идеально подходят для использования в системах связи «точка-точка» и "точка-многоточка". Тип антенны – синфазная полосковая решетка.

Достоинства антенны ZETA:

Активные излучателя антенны укрыты в пластиковый корпус.
Пластик корпуса антенны защищен от воздействия ультрафиолета и имеет увеличенный срок службы.
Вход антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе беспроводной сетевой карты и делает необязательным применение грозоразрядника (при небольшой длине соединительного фидера между модемом и антенной).

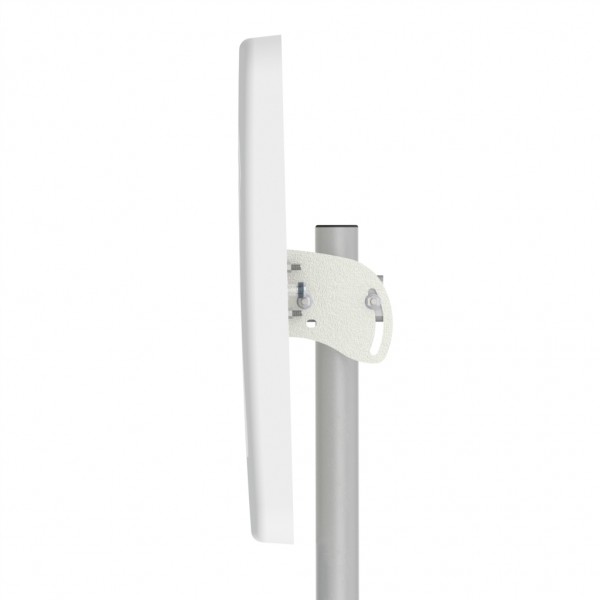

Крепление позволяет закрепить антенну на вертикальной трубе, предусмотрена регулировка угла наклона.

Электрические характеристики
Рабочий диапазон частот, МГц	1700-2700
Усиление в диапазоне GSM1800, dBi	17,5-18
Усиление в диапазоне 3G (1,9-2,2ГГц), dBi	18-19
Усиление в диапазоне WIFI (2.4ГГц), dBi	19,5
Усиление в диапазоне 4G (LTE), dBi	19,5-20,0
Ширина ДН в Н-плоскости, град	15-26
Ширина ДН в Е-плоскости, град	15-26
Уровень боковых лепестков, не более	-12dB
Уровень кроссполяризации, не более	-25dB
Входное сопротивление, Ом	50
КСВ в диапазоне GSM1800, не более	1.6
КСВ в диапазоне 3G/4G/WIFI, не более	1.4
Допустимая мощность, Вт	50
Поляризация	вертикальная/горизонтальная
Механические характеристики
Масса с креплением, г	2500
Крепление	мачта диаметром 20-52мм
Габаритные размеры без крепления, м	0,41х0,41х0,06
Допустимая скорость ветра, м/сек	20
Разъем	N-female
Материал защитной коробки	Поликарбонат+ABS
Материал антенны	оцинкованная сталь
Материал крепления	сталь
Защитное покрытие	порошковая полимерная краска

Диаграмма направленности антенны

Плоскость и поляризация	Частота
Плоскость и поляризация	1750МГц	1850МГц	1950МГц	2140МГц	2350МГц	2450МГц	2550МГц	2650МГц
Горизонтальная плоскость, вертикальная поляризация (основная)
Вертикальная плоскость, вертикальная поляризация (основная)

Зависимость КСВН от частоты

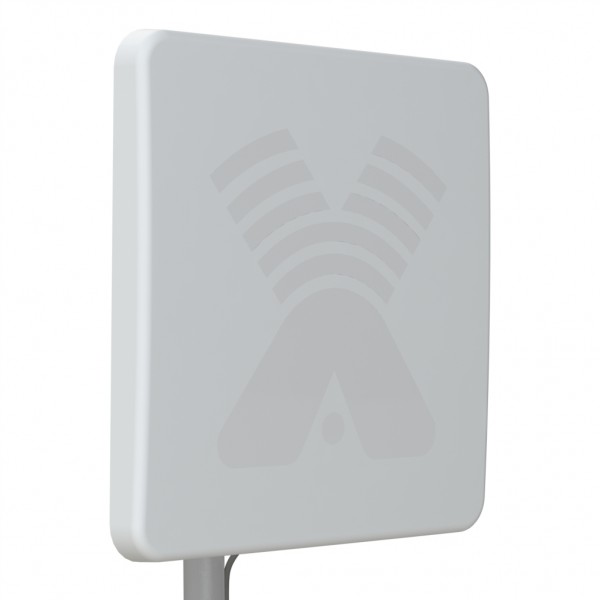

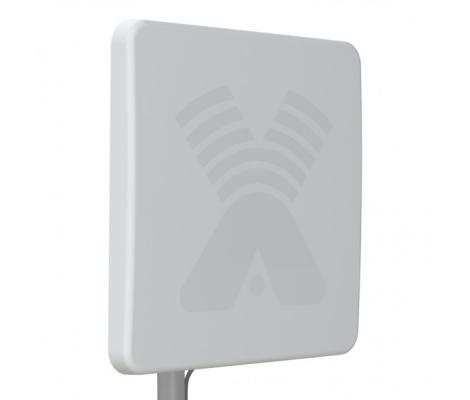

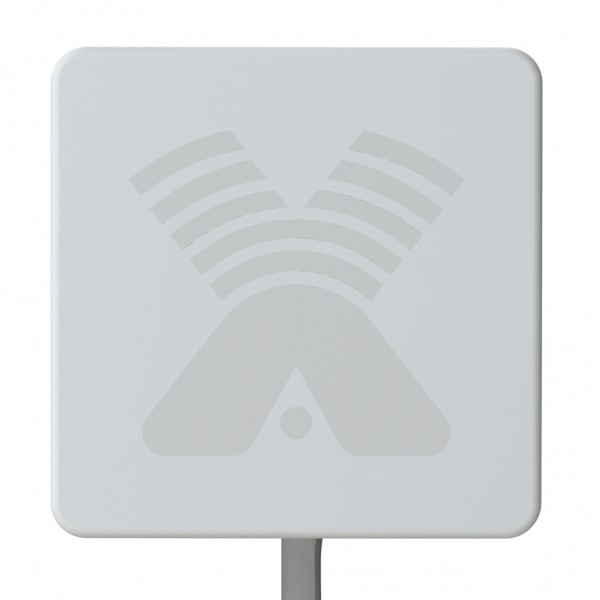

Антенна ZETA

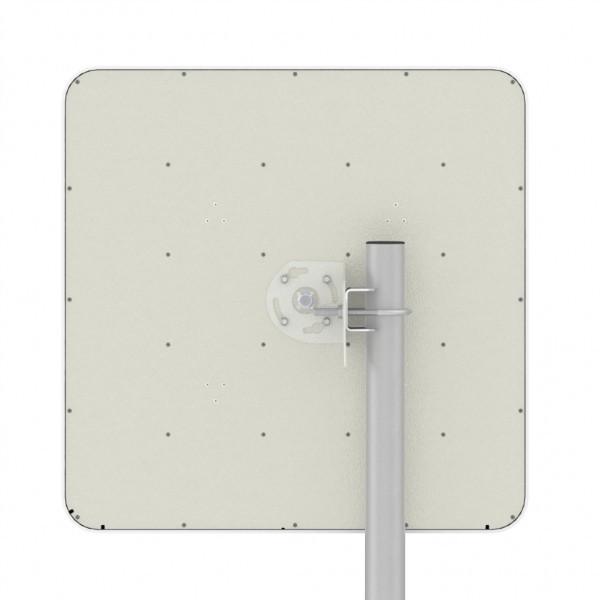

Узел крепления на мачту
Инструкция по установке
Упаковка (картон)

Инструкция (pdf, 529 KB)
