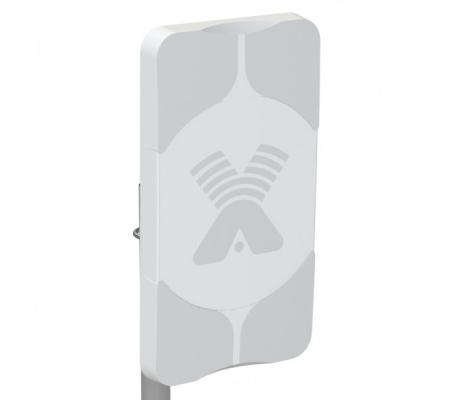

AGATA - широкополосная панельная антенна 4G/3G/2G (15-17 dBi)

Мощная широкополосная антенна 2G/3G/4G/WIFI. Усиление 14-17,5 dBi.Рекомендуется для использования в комплекте с "всеядными" модемами Huawei Е392,E3276(М150-1) и обычными 3G и 4G модемами.

В связи с высокой волатильностю курса валют актуальную цену уточняйте у наших менеджеров

Панельная антенна AGATA предназначена для использования в комплекте оборудования беспроводных систем передачи данных стандартов:

2G (GSM1800)
3G (UMTS 2100)
4G (WIMAX,LTE)
WI-FI (IEEE 802.11b, g)

и в других системах диапазона 1700-2700 МГц. AGATA является узконаправленной антенной и идеально подходит для использования в системах связи «точка-точка» и "точка-многоточка". Тип антенны – синфазная полосковая решетка.

Достоинства антенны AGATA:

Универсальная антенна с широкой диаграммой направленности и работающая во всех скоростных стандартах.
Антенна имеет высокий коэффициент усиления, низкий КСВ в широкой полосе частот.

Антенна надежно защищена от осадков корпусом из ультрафиолетостойкого пластика и имеет увеличенный срок службы.
Вход антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе беспроводной сетевой карты и делает необязательным применение грозоразрядника (при небольшой длине соединительного фидера между модемом и антенной).
Крепление позволяет закрепить антенну на вертикальной трубе, изменять угол места, азимут и наклон поляризации.

Электрические характеристики
Рабочий диапазон частот, МГц	1700-2700
Коэффициент усиления в диапазоне GSM1800, dBi	14-15
Коэффициент усиления в диапазоне 3G (1,9-2,2ГГц), dBi	15-16
Коэффициент усиления в диапазоне WIFI (2.4ГГц), dBi	17
Коэффициент усиления в диапазоне 4G (LTE), dBi	17-17.5
Ширина ДН в Н-плоскости, град	30-48
Ширина ДН в Е-плоскости, град	15-26
Уровень боковых лепестков, не более	-12dB
Уровень кроссполяризации, не более	-25dB
Входное сопротивление, Ом	50
КСВ в диапазоне GSM1800, не более	1.6
КСВ в диапазоне 3G/4G/WIFI, не более	1.4
Допустимая мощность, Вт	50
Поляризация	вертикальная/горизонтальная
Механические характеристики
Масса с креплением, г	1600
Крепление	мачта диаметром 20-52мм
Габаритные размеры без крепления, м	0,24х0,41х0,06
Допустимая скорость ветра, м/сек	25
Разъем	N-female
Материал защитной коробки	Поликарбонат+ABS
Материал антенны	оцинкованная сталь
Материал крепления	сталь
Защитное покрытие	порошковая полимерная краска

Зависимость коэффициента направленного действия от угла поворота антенны

Плоскость и поляризация	Частота
Плоскость и поляризация	1700МГц	1850МГц	1950МГц	2150МГц	2300МГц	2450МГц	2550МГц	2650МГц
Горизонтальная плоскость, вертикальная поляризация (основная)
Вертикальная плоскость, вертикальная поляризация (основная)

Зависимость КСВН от частоты

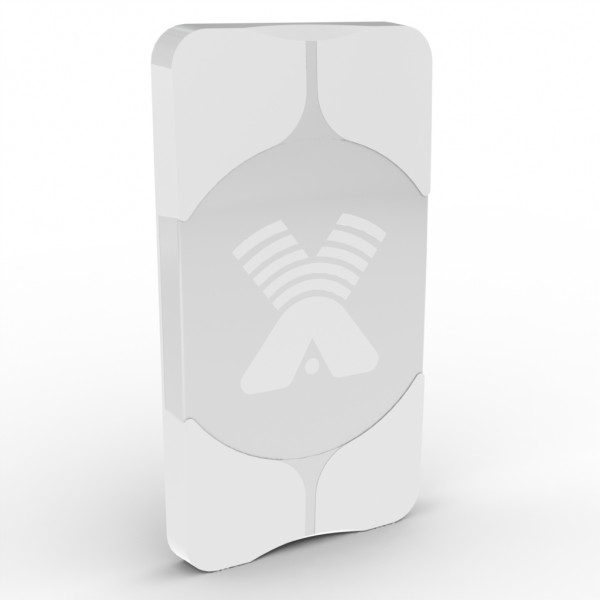

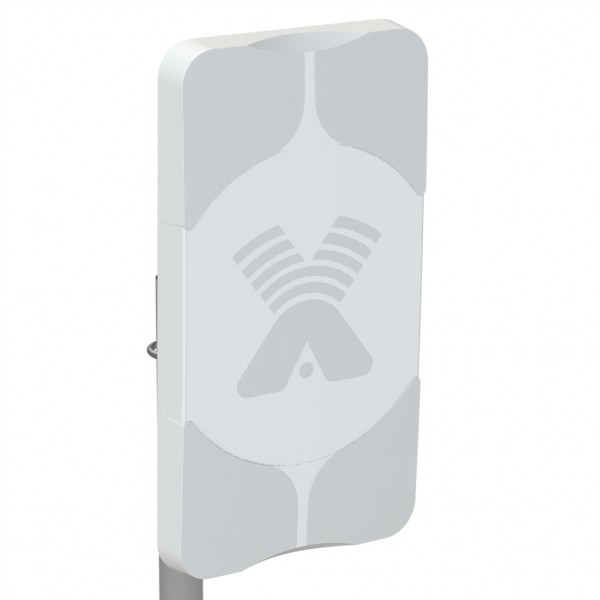

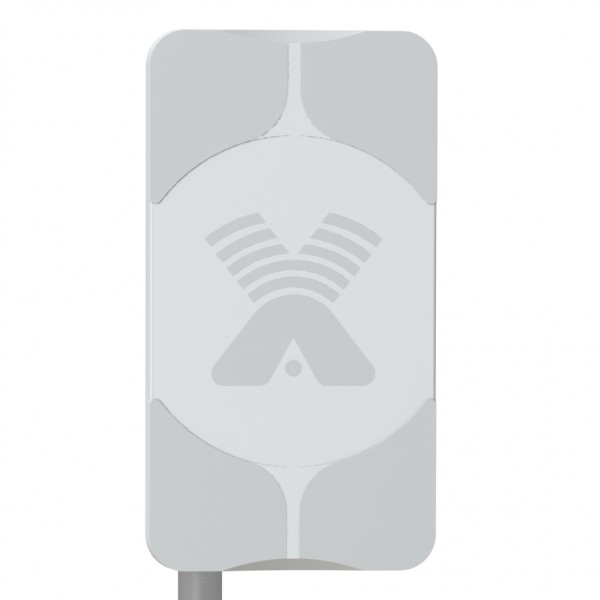

Антенна AGATA

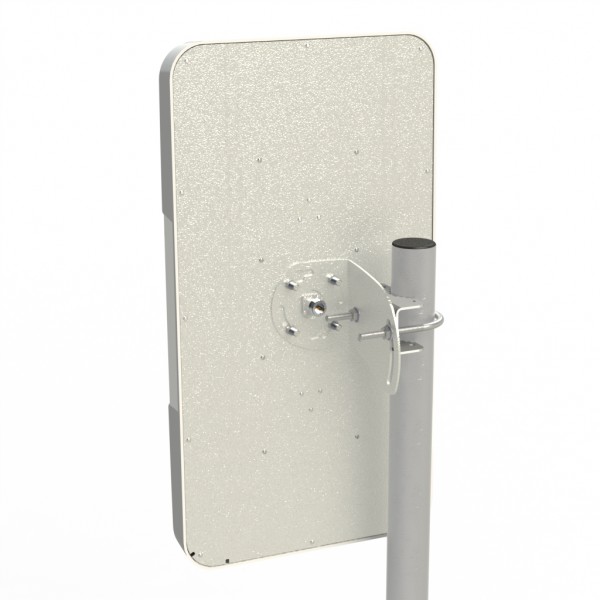

Узел крепления на мачту
Инструкция по установке
Упаковка (картон)

Инструкция (pdf, 532 KB)
