AX-2000 OFFSET MIMO 2x2 - облучатель MIMO для LTE2100/UMTS2100

Эффективный облучатель офсетной зеркальной антенны для сетей 3G DC-HSPA с поддержкой технологии MIMO 2x2 и Diversity а также для сетей LTE2100. F=1900-2175МГц, Результирующий КУ с рефлектором до 27dBi. Тип разъемов - N-female .
Спутниковая офсетная "тарелка" в комплект не входит!!!

В связи с высокой волатильностю курса валют актуальную цену уточняйте у наших менеджеров

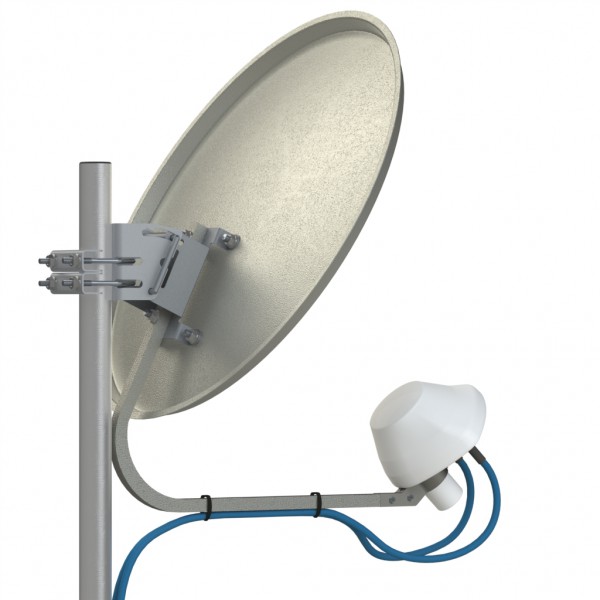

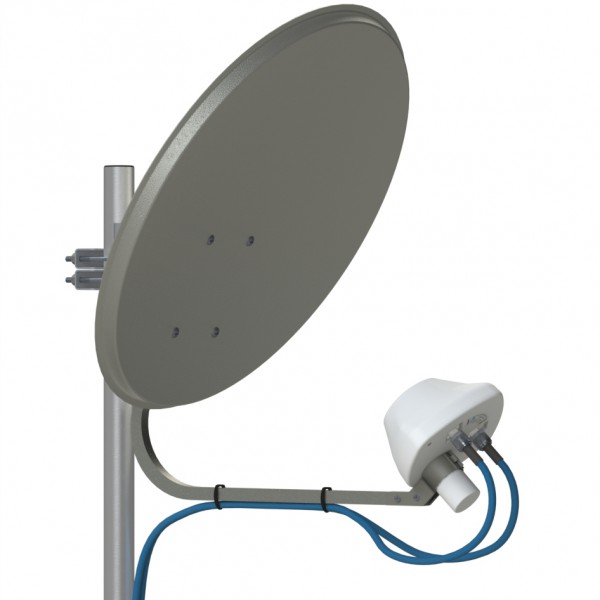

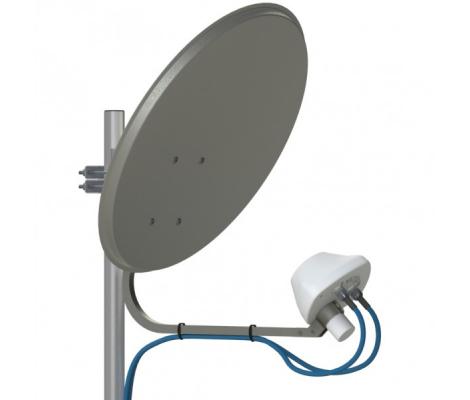

Облучатель AX-2000 OFFSET MIMO 2x2 используется совместно с офсетной зеркальной антенной (не входит в комплект) для увеличения дальности работы 3G-модемов стандарта DS-HSPA и др. в диапазоне 1920-2180МГц . Зеркальная антенна с облучателем существенно улучшает качество связи на границах зон обслуживания операторов и благодаря поддержке технологии MIMO 2x2 скорость передачи данных может достигать 42 Мбит/сек (в DC-HSPA).

Достоинства антенны AX-2000 OFFSET MIMO 2x2:

Наличие внутри антенны двух излучающих систем с ортогональной поляризацией позволяет работать в режиме MIMO 2x2 или реализовать технологию Diversity, делая сигнал стабильнее в обычных стандартах 3G.
Активный вибратор облучателя надежно защищен от осадков корпусом из ультрафиолетостойкого пластика и имеет увеличенный срок службы.
Разъем антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками.
Компоновка облучателя позволяет изменять угол наклона поляризации в стандартном держателе спутникового рефлектора в пределах углов +/-45 градусов, при этом фазовый центр облучателя не смещается из фокуса зеркала чем ускоряется/упрощается процесс настройки.

Электрические характеристики

Рабочий диапазон частот, МГц

1900-2180

Собственное усиление, dBi

9-10

Результирующее усиление и ширина диаграммы направленности по уровню -3дБ при различных диаметрах офсетной параболической антенны (на частоте 2000МГц)

0,55м	19dBi	16 гр.
0,6м	20dBi	15 гр.
0,9м	23dBi	11 гр.
1,3м	26,5dBi	7 гр.
1,5м	27,5dBi	6 гр.

Ширина ДН в Н-плоскости по уровню -10dB, град

120-150

Ширина ДН в Е-плоскости по уровню -10dB, град

100-107

Развязка между входами антенны, не менее dB

Входное сопротивление, Ом

КСВ в рабочем диапазоне частот, не более

1,5

Допустимая мощность, Вт

Поляризация

двойная линейная / X-pol

Механические характеристики

Масса, г

300

Габаритные размеры, м

0,12х0,12х0,06

Разъемы

2хN-female

Материал излучателя

оцинкованная сталь

Защитное покрытие

порошковая полимерная краска

Материал защитной коробки

Поликарбонат+ABS

Диаграммы направленности при помещении облучателя в фокус офсетной параболической антенны размером 0,55м

	Частота
	1950 МГц	2150 МГц
Вход №1, вертикальная плоскость
Вход №1, горизонтальная плоскость
Вход №2, вертикальная плоскость
Вход №2, горизонтальная плоскость

Зависимость коэффициента усиления (дБ) от частоты (ГГц) при помещении облучателя в фокусы офсетной параболической антенны размером 0.55м, 0.9м и 1.5м (чёрная, синяя и красная линии соответственно)

Зависимость КСВН на входах облучателя и коэффициента передачи от частоты

Зависимость КСВН от частоты на входе 1
Зависимость КСВН от частоты на входе 2
Коэффициент передачи с входа 1 на вход 2

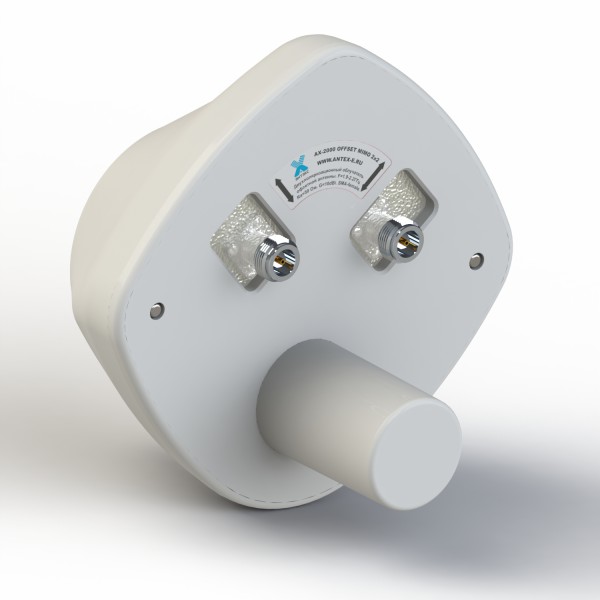

Облучатель AX-2000 OFFSET MIMO 2x2
Инструкция по установке
Упаковка из микрогофрокартона или полиэтилена

Инструкция (pdf, 327 KB)
