AX-2000 OFFSET 75 - облучатель 3G(UMTS2100) /4G(LTE2100)

Эффективный облучатель офсетной зеркальной антенны для сетей 3G и 4G(LTE2100). F=1900-2175МГц, Результирующий КУ до 27dBi. Тип разъема - F-female . Спутниковую офсетную "тарелку" надо покупать отдельно!!!

В связи с высокой волатильностю курса валют актуальную цену уточняйте у наших менеджеров

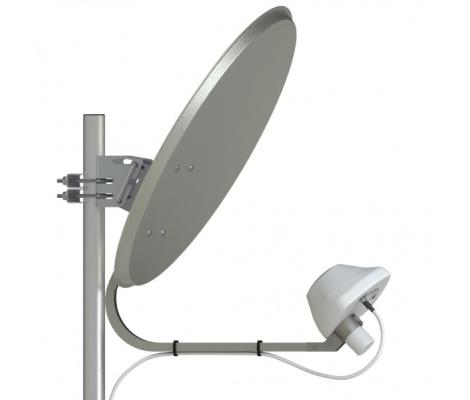

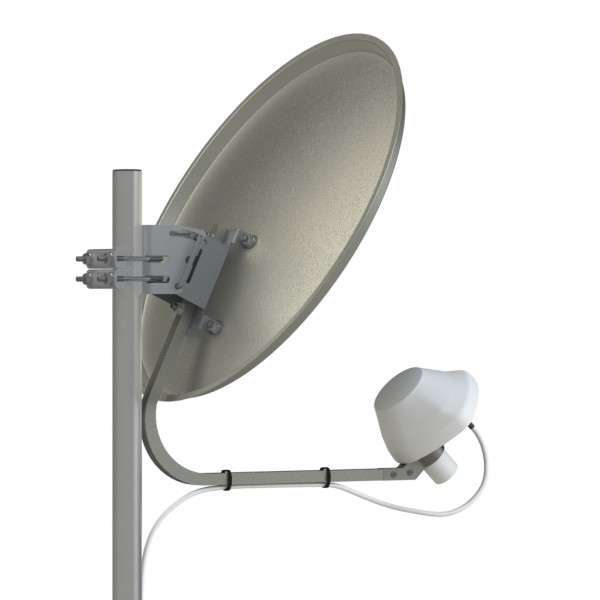

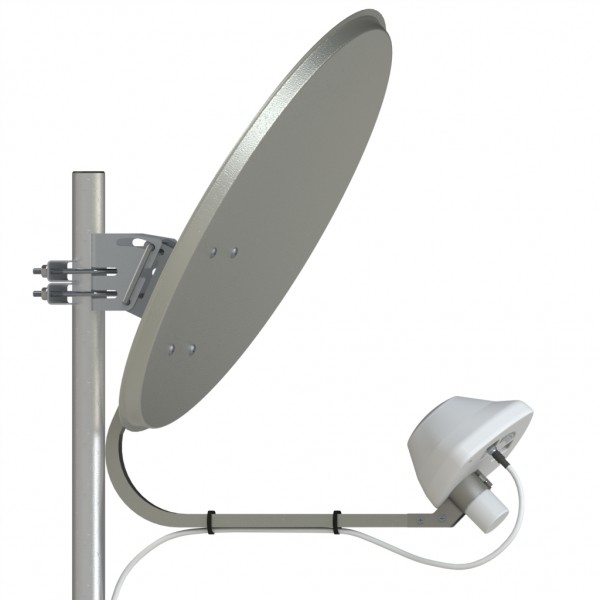

Облучатель AX-2000 OFFSET 75 в комплекте с офсетной зеркальной антенной (не входит в комплект) предназначен для увеличения дальности работы 3G/4G-модемов диапазона 1900-2180МГц и. Зеркальные антенны идеально подходят для реализации дальних линков между базовой станцией (БС) и модемом в стандартах LTE2100/UMTS2100.

Для подключения облучателя к роутеру/модему используется ТВ кабель типа SAT703 и др. Соединения обеспечиваются при помощи F-разъемов. Данное решение позволяет ускорить процесс монтажа антенной системы, получить значительную экономию на соединительных кабелях.

Достоинства антенны AX-2000 OFFSET 75:

Зеркальная антенна с облучателем существенно улучшает качество связи на границах зон обслуживания операторами 3G/4G.

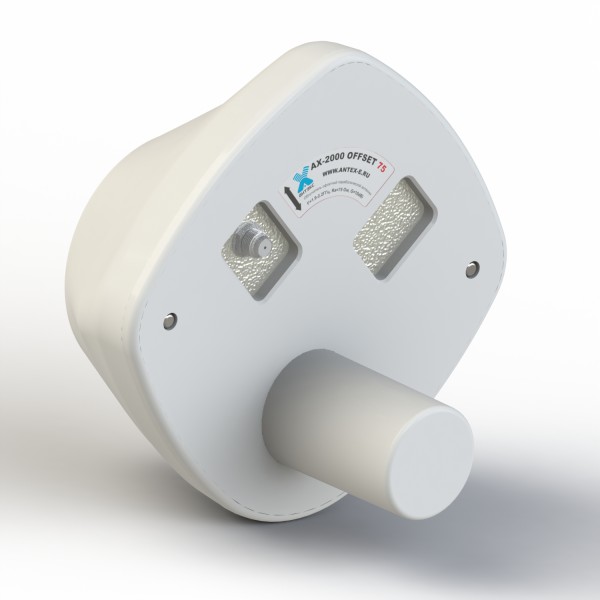

Активный вибратор облучателя надежно укрыт от осадков и агрессивных воздействий в пластиковый корпус.
Разъем антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками.

Электрические характеристики

Рабочий диапазон частот, МГц

1900-2180

Собственное усиление, dBi

10-11

Результирующее усиление и ширина диаграммы направленности по уровню -3дБ при различных диаметрах офсетной параболической антенны (на частоте 2000МГц)

0,55м	19dBi	14 гр.
0,6м	20dBi	13 гр.
0,9м	23dBi	9 гр.
1,3м	26,5dBi	6 гр.
1,5м	28dBi	5 гр.

Ширина ДН в Н-плоскости по уровню -10dB, град

90÷110

Ширина ДН в Е-плоскостипо уровню -10dB, град

90÷100

Уровень паразитной поляризации, dB

-30

Входное сопротивление, Ом

КСВ в рабочем диапазоне частот, не более

1,5

Допустимая мощность, Вт

Поляризация

вертикальная

Механические характеристики

Масса, г

300

Габаритные размеры, м

0,145х0,145х0,145

Разъем

F-female

Материал облучателя

оцинкованная сталь

Защитное покрытие

порошковая полимерная краска

Материал защитной коробки

Поликарбонат+ABS

Антенна AX-2000 OFFSET 75
Инструкция по установке
Упаковка (картон)

Инструкция (pdf, 342 KB)
