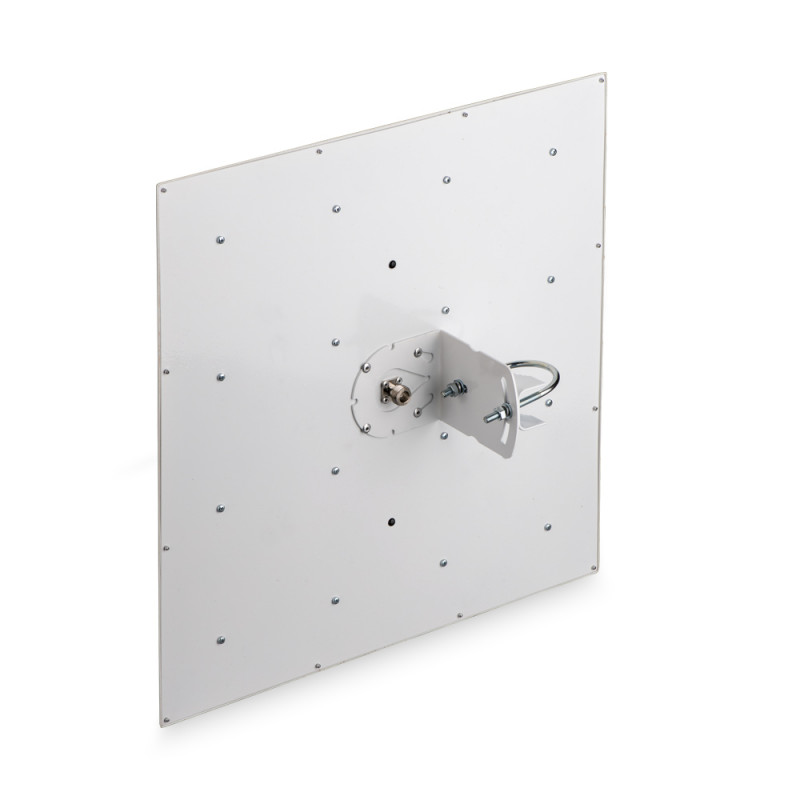

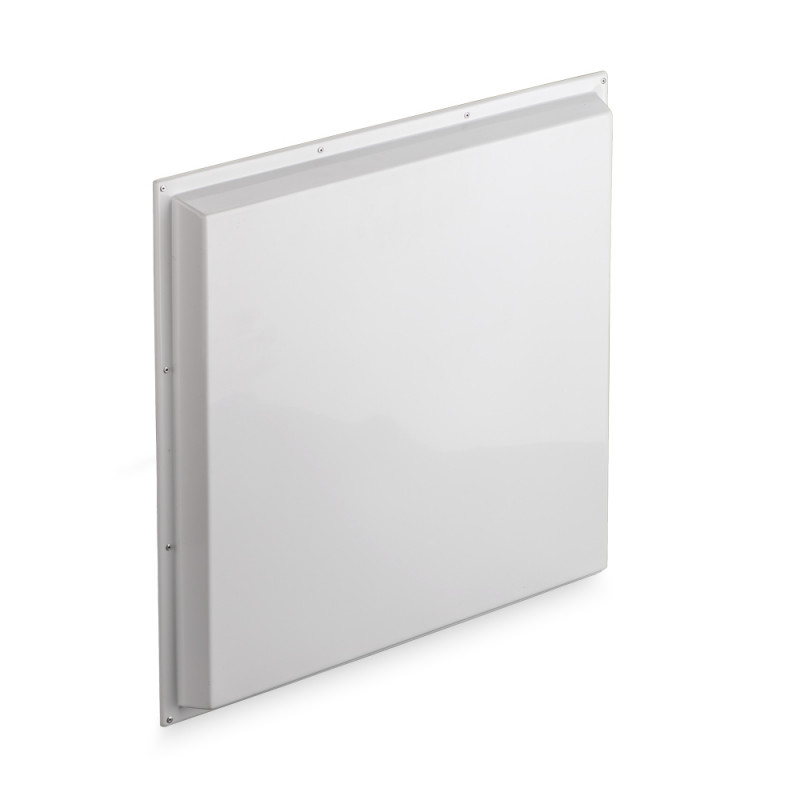

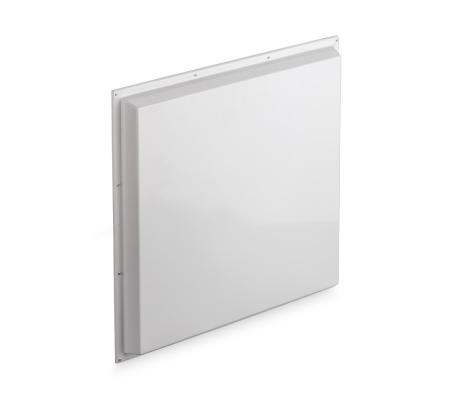

Направленная 20 дБ панельная 3G антенна KP20-2050

Антенна KP20-2050 используется в приёмопередающих системах диапазона 1920-2170 МГц. Антенна предназначена для эксплуатации в сетях мобильной связи стандарта 3G UMTS2100, а также в системах мобильной сигнализации, мобильного интернета и т.д.

Антенна KP20-2050 выполнена в герметичном корпусе, устойчива к погодным условиям и может использоваться как внутри, так и вне помещений. Направление поляризации вертикальное (стрелка поляризации на антенне должна быть расположена вертикально).

Корпус 3G антенны выполнен из высококачественного АБС (ABS)- пластика, который устойчив к УФ излучению, не теряет своих свойств под продолжительным действием солнечных лучей и осадков. Основание антенны окрашено методом порошковой покраски, что обеспечивает хорошую адгезию лакокрасочного слоя, его долговечность и стойкость к механическим воздействиям.

Габариты (длина , ширина , высота ), мм
445 x 445 x 80

Габариты в упаковке (длина , ширина , высота ), мм
450 x 450 x 85
Масса в упаковке, грамм
3250
Количество товара в упаковке, шт
4

Рабочий диапазон частот, МГц
1920-2170
Усиление антенны, дБ
20
КСВ в рабочем диапазоне частот, не более
1.5
Поляризация
Линейная
Волновое сопротивление, Ом
50 (N разъём)
75 (F разъём)
Максимальная подводимая мощность, Вт
10
Разъём
F- female
N- female
Допустимая ветровая нагрузка, м/с
30
Диапазон рабочих температур, оС
-40 … +50
Максимально допустимая влажность воздуха, %
100
Стандарт связи

• UMTS 2100

Тип монтажа
на трубу
Тип исполнения
Панельная

Диаграмма направленности в вертикальной плоскости:

Диаграмма направленности в горизонтальной плоскости:

Диаграмма направленности в вертикальной плоскости:

Диаграмма направленности в горизонтальной плоскости:

Диаграмма направленности в вертикальной плоскости:

Диаграмма направленности в горизонтальной плоскости:

КСВН:

• Антенна KROKS KP20-2050
• Кронштейн угловой
• Хомут с метизами для крепления на мачту
• Руководство по эксплуатации (паспорт)
• Упаковка
